7 Recursos do uso do Pogo Pin
Conectores carregados com pinos pogo (também conhecidos como conectores Pogo Pin) estão gradualmente se tornando populares e usados em produtos de grandes fabricantes conhecidos. Por exemplo, Apple e Microsoft.
Sobre a origem do Pogo Pin
Conforme as 7 razões mencionadas no título, a seguir explica brevemente a origem do pogo pin. Os conectores têm sido geralmente usados por mais de 50 anos. Engenheiros com mais antiguidade não recomendaram pinos pogo no início. Eles acreditavam que o uso de pinos pogo era instável, de baixa corrente, sensível a qualquer vibração e não adequado para outros equipamentos de transmissão de dados.
Desde que a indústria de teste de semicondutores cresceu nos últimos anos, o desempenho dos pinos de teste com mola melhorou significativamente. Em resposta ao desenvolvimento tecnológico, o tamanho do produto deve ser minimizado. Para atender às especificações do conector, os pinos de teste de processo de semicondutores são aplicados aos conectores de pinos pogo. O pogo pin feito pela sonda do meio tem quase menos de 2 mm e menos de 0,1 mm é raro.
Quer saber por que os conectores pogo pin são tão populares hoje em dia?
Por que é aplicável a muitas aplicações? deixe-me dizer-lhe!
1. Custo comparativamente mais baixo
A maioria dos conectores usa um processo de estampagem, no qual a folha de metal é moldada no formato apropriado usando módulos. Clique neste vídeo para aprender sobre o processo!
Em contraste, os pinos pogo usam um processo de torneamento para girar rapidamente o estoque de metal sem raspagem adicional das extremidades. A diferença entre os dois processos é o custo de fabricação dos módulos. Os módulos podem custar até US$ 5,000, e é claro que eles estão incluídos no custo e são um dos fatores que afetam o preço do produto. O custo é calculado da seguinte forma:
Preço do conector mais custo/quantidade do módulo=preço final por unidade de conector
0.4USD mais 3500USD/10.000=0.75USD
Especialmente para um pequeno número de conectores que precisam ser personalizados, os conectores de mola são a alternativa mais eficiente. No exemplo ilustrado, o spread pode aumentar em até 80%.
2. Melhore a experiência do usuário
Os conectores de mola são muito convenientes e, nos produtos da Apple, temos certeza de que esse é o caso. Quando usei o carregador magnético do tablet da Apple pela primeira vez, fiquei bastante confuso. Desde que esteja perto do notebook, o carregador ficará conectado diretamente ao computador, o que é muito conveniente de usar e tem um design inteligente.
Uma vez que esses produtos são um pouco melhorados, eles podem criar resultados impressionantes para os consumidores e atrair mais clientes fiéis à marca. Os pinos Pogo aprimoram a experiência do cliente, em particular, usando uso automatizado e consistente.
3. Mais adequado para uso em tamanho pequeno
A maioria dos conectores são estáveis, mas relativamente volumosos, caso contrário, são pequenos, mas facilmente danificados. No entanto, o conector do tipo mola combina as duas vantagens acima, e o tamanho é extremamente pequeno, mas pode suportar 1,000,000 vezes de uso. Quando a mola helicoidal é comprimida uniformemente, a mola aumenta a pressão na dobra. Devido ao design especial da mola interna, ele pode manter um pequeno As vantagens de tamanho e estabilidade.
4. A opção com maior vida útil
Os conectores que carregam pinos pogo são extremamente duráveis. Ao contrário de outros conectores, quando os pinos pogo são pressionados verticalmente, todos os componentes podem reduzir uma certa quantidade de desgaste em cada componente durante o processo de prensagem. O problema é que, ao inserir o conector, haverá arranhões em ambos os lados, o que destruirá o revestimento da superfície, reduzirá a capacidade de carga de corrente e afetará seriamente a maior força necessária para usar o conector plug-in. No entanto, quando os componentes do pogo pin se esfregam, sem afetar transversalmente o eixo da agulha e o tubo da agulha, o engenheiro limitará e especificará a força de atrito gerada internamente.
5. Tolerância de alta tolerância
O conector pogo pin fornece um espaço de deslocamento maior do que a estrutura interna do conector geral e oferece aos engenheiros e usuários um alto grau de liberdade ao usar o conector, e o erro de fabricação não causará muitos problemas. Por exemplo, no caso da parceria do smartphone G6 da LG, houve um problema com um sensor de impressão digital com defeito na parte traseira do telefone. Quando o usuário toca o sensor de impressão digital, o pequeno conector de mola plana dentro do telefone celular realimenta o sistema de telefonia móvel. Em áreas quentes, o invólucro traseiro de plástico se expandirá para separar a junção do conector. Use pinos pogo para evitar a conexão Curso excessivo produzido pelo dispositivo durante o uso, resultando em danos.
6. Fácil de montar

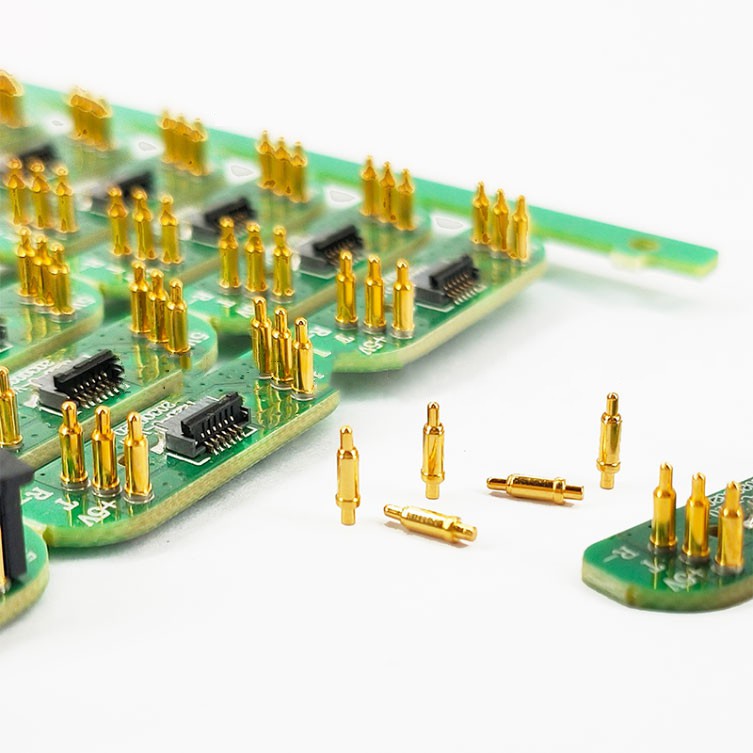

A maneira como os engenheiros montam é a principal consideração no projeto. São necessários processos extras e custos caros para fabricar conectores gerais, enquanto o uso de pinos pogo para conexões placa a placa não requer acabamento especial.
No processo de montagem com alta flexibilidade, os componentes podem ser montados rapidamente, por isso os pinos pogo são a melhor escolha. Também fornecemos pinos pogo com função de parafuso, que permite aos engenheiros combinar as funções de instalação e conexão.
7. Forneça corrente constante
Finalmente, o pino pogo fornece uma corrente inimaginavelmente estável e pode ser montado independentemente com força e design de mola especial. Quando a força elástica é aumentada, a extrusão do eixo da agulha dentro do tubo da agulha será mais estável e terá melhor condutividade elétrica.
O design do pino pogo de alta corrente pode tornar a corrente mais estável. Se ocorrer uma interrupção momentânea, o fluxo de corrente através da mola queimará a mola e eventualmente fará com que a agulha falhe. Portanto, aumentando o número de pontos de contato entre a haste da agulha e o tubo da agulha, a chance de interrupção instantânea é reduzida.
