O conceito de Projeto Básico,Projeto do êmbolo eAltura de Trabalho de Pogo Pin
O conceito de design básico do Pogo Pin (conector de mola):
As características elétricas encontrarão ativamente o caminho com menor resistência para conduzir a corrente, a melhor condição
A corrente será conduzida do eixo da agulha para a parede do tubo externo e depois para o PCB. Neste momento, o valor da resistência é o menor.

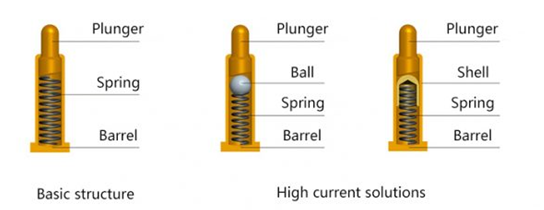

O design básico do êmbolo do Pogo Pin (conector de mola):
Viés Cauda
O projeto Bias Tail é o mais comum e mais barato de produzir com um bom equilíbrio entre desempenho, preço e tamanho. Este projeto pode garantir impedância inferior estável.
Vantagem: Resistência baixa e estável
broca de volta
A broca traseira geralmente é usada em um ambiente com pequenos conectores, como fones de ouvido sem fio, smartphones ou pequenos dispositivos IoT. o tamanho pequeno pode atender aos requisitos de elasticidade dos clientes porque o comprimento da mola desse design pode exceder o comprimento do tubo da agulha. Em alguns casos onde o espaço é limitado.
Desenho de Cone
Este tipo de projeto é a melhor escolha para o conector com altos requisitos de concentricidade porque a mola pode ser melhor ajustada diretamente no pino traseiro cônico do eixo do pino. cauda cônica na parte inferior do eixo do pino é colocada no interior da mola, para diminuir a trepidação do eixo do pino. Vantagem: torneamento fácil, pouca inclinação, baixo custo.
Design de Bola
O design da esfera é a melhor opção para ambientes desafiadores, como máquinas pesadas, carregamento e aplicações médicas, o contato é mais estável e a alta corrente é importante.
Vantagem: resistência estável, pode passar por alta corrente

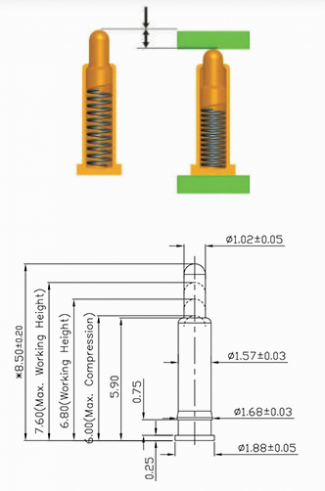

A altura de trabalho básica do Pogo Pin (conector de mola):
Geralmente, a quantidade de compressão durante a operação é 2/3 do deslocamento total, se a quantidade de compressão for suficiente, a força positiva é muito baixa, então a impedância não é estável.
Usar um pogo pin na altura de trabalho aumentará significativamente a durabilidade e o desempenho do conector.
A placa de contato da bateria ou dedo dourado que conecta o pino pogo deve estar livre de sujeira, oxidação, etc.
Restrinja o uso dentro da faixa de especificações indicadas no desenho.
