Fatores considerados ao projetar o pino Spring Pogo

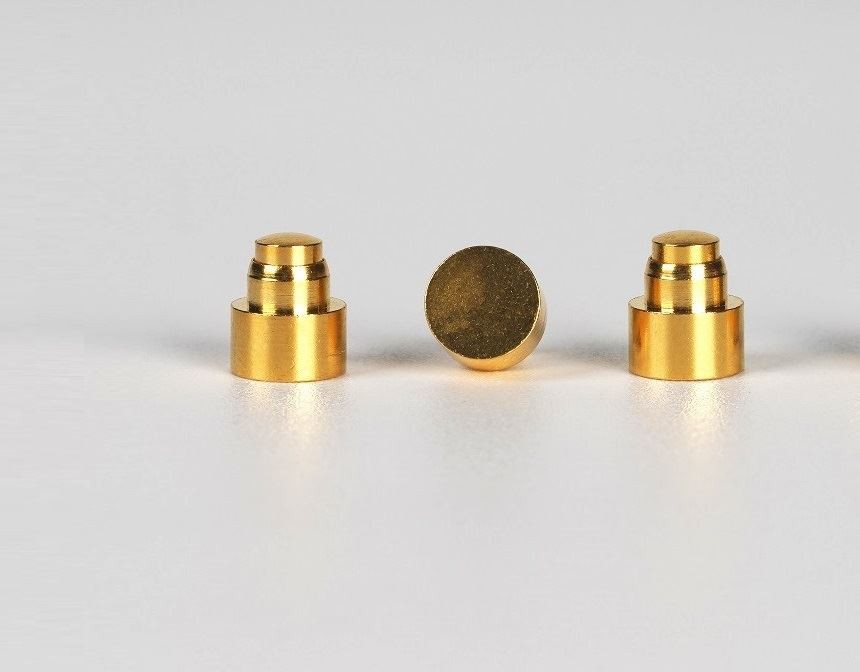

O pino Pogo é um conector de precisão usado em telefones celulares e outros produtos eletrônicos. É amplamente utilizado em equipamentos de semicondutores para conexão.
Existem diferentes aparências de acordo com as diferentes aplicações, mas como um todo, há uma estrutura de mola de precisão dentro do pino do pula-pula. A superfície do produto é geralmente banhada a ouro, e a mola também deve ser banhada a ouro quando o processo for necessário.
O pino Pogo realiza energização ou condução, e a maior parte dele entra em contato com a parede de cobre através do lado oblíquo inferior, e a mola suporta uma pequena quantidade, então a parede interna da manga de cobre deve ser lisa. As características elétricas encontrarão ativamente o caminho com a menor resistência para conduzir a corrente. Por exemplo, se a fábrica POGOPIN tiver uma superfície não chanfrada, mas um fundo plano, a maior parte da corrente será conduzida através da mola e os requisitos para a mola serão muito altos.
Primeiro, resistência de contato de baixa tensão
A tensão e a corrente da fonte de alimentação não alteram o tamanho da superfície de contato físico e o óxido e a película da superfície de contato. Para avaliar a resistência de contato do sistema de contato, a corrente máxima de teste é 100mA e a tensão máxima de circuito aberto é 20mV.
Em segundo lugar, resistência de isolamento
Quando um potencial de corrente contínua é fornecido entre os pontos de contato adjacentes ou entre os metais mais próximos dos pontos de contato, a resistência do material isolante é detectada.
Terceiro, suportar tensão
A tensão pode suportar quando a tensão do sistema aumenta repentinamente ou o conector é repentinamente danificado com segurança devido à comutação.
Quarto, força positiva
O sistema de contato é usado normalmente, o ponto de contato suporta a pressão perpendicular à superfície de contato e o ponto de trabalho do conector do pino pogo é maior que 60gf.
Quinto, durabilidade
Como a superfície de contato se desgastará durante a inserção e remoção, o desgaste reduzirá o desempenho mecânico e elétrico do conector. No ambiente de configuração, o conector é inserido e removido um ciclo de cada vez, e o conector do pino pogo pode resistir a um ciclo de inserção relativamente pequeno. O número de vezes que a durabilidade do conector' s é avaliada. O conector pogo pin pode suportar a taxa de ciclo de inserção e remoção de até dezenas de milhares de vezes.
Sexto, vibração
Avalie a influência de pequenas mudanças na superfície de contato causadas por forças mecânicas nas características elétricas do sistema de contato. O conector pogo pin tem uma frequência de vibração de 10 ~ 500HZ por 15 minutos, uma amplitude de 1,2 mm, a falha de energia não excede 1μseg e a impedância de contato é<>
Sétimo, choque mecânico
Detecte a integridade mecânica e elétrica do conector. Quando o dispositivo conector atua no dispositivo eletrônico, pode ser impactado durante o manuseio, transporte, etc.
Oitava, choque térmico
Quando o conector pogo pin é exposto a temperaturas extremamente altas e baixas, ele detecta resistência ou encontra condições relativamente ruins durante o armazenamento, transporte e uso.
Nono, vida útil da temperatura
Quando exposto a um ambiente de alta temperatura onde as propriedades mecânicas falham devido a mudanças de temperatura, avalie o impacto do ambiente na estabilidade elétrica. A alta temperatura causará oxidação do contato e reduzirá a força positiva do terminal, resultando em um declínio no desempenho elétrico.
Décimo, ciclo de temperatura e umidade
Avalie o impacto desse ambiente na estabilidade elétrica do sistema de contato em um ambiente exposto a alta temperatura, umidade e falha mecânica. Esses efeitos incluem a oxidação acelerada da superfície de contato pela oxidação e a oxidação do metal de partículas minúsculas entre a superfície de contato e a camada subjacente.
Finalmente, no processo de design do dedal de mola de pino pogo, também precisamos prestar atenção ao uso da tecnologia. O chamado uso da tecnologia é para capacitá-la a atender aos requisitos de automação da época, principalmente das máquinas de embalagem utilizadas em algumas linhas de produção. Os requisitos para este aspecto são maiores. Alguns fabricantes são precisos porque não aprimoraram sua tecnologia. No final, é difícil ter uma vantagem de bom desempenho. Portanto, no processo de produção desse tipo de equipamento, também há necessidade de melhores aplicações de tecnologia. Embora muitos fabricantes tenham força científica e tecnológica, por causa da força de design insuficiente, não há produto melhor no final das contas.
