Cabo conector de carregamento de alta corrente 15A-30A
Requisitos técnicos estruturais:
1. Os conectores incluem soquetes macho, fêmea e macho. O tipo de conector é 2P e o espaçamento do pino de referência é de 4,2 mm;
2. A estrutura externa da cabeça macho inclui 4 orifícios para parafusos. Os requisitos de tamanho são mostrados na figura abaixo. O cabo macho suporta a soldagem de fio de silicone 18# AWG:
3. A extremidade da cabeça feminina é projetada para ser coberta com borracha, e o comprimento da parte traseira traseira da cabeça emborrachada não excede 5 mm.
A ponta fêmea suporta a soldagem de fio de silicone 18#AWG;

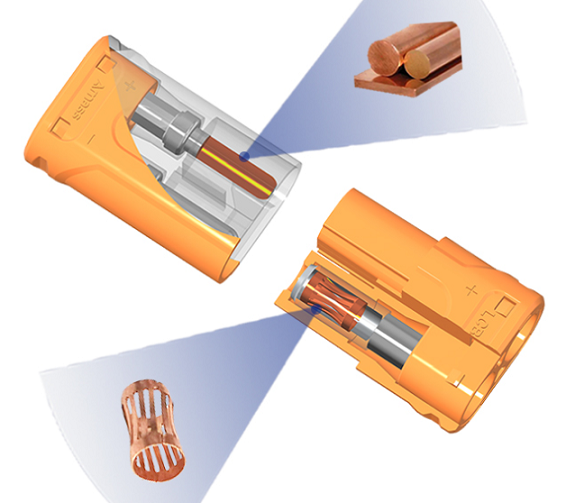

1. Cabeçote feminino 2. Cabeçote masculino 3. Assento do cabeçote masculino 4. Estrutura de inserção anti-reverso correspondente aos cabeçotes masculino e feminino, marcados no invólucro de plástico mais
5. O tamanho do invólucro de plástico do assento macho é mostrado na figura, e o tipo de pino também suporta soldagem de fio de silicone 18#AWG;
6. A faixa necessária de força de inserção: força de extração 1~2kg, força de inserção 2~4kg;
Comprimento total menor ou igual a 20 mm Requisitos técnicos elétricos:
1. Corrente contínua 12~15A, corrente instantânea 25~30A;
2. Use tensão menor ou igual a 250V, suporta tensão maior ou igual a 1500V;
3. Resistência de contato menor ou igual a 0.8mΩ, resistência de isolamento maior ou igual a 500MΩ;
4. A superfície das peças de cobre é banhada a ouro 2U, e a vida útil é mais de 1000 vezes;
5. Suporta bitola de fio até 18# AWG;
6. Faixa de resistência de temperatura -25~120 graus;
7. Grau retardador de chama UL94-VO, compatível com RoHS;
Macho φ1,4 Cobre 6,2 Fêmea Fio de silicone Assento macho 8,4
