Como escolher um conector de pino Pogo adequado para aplicações de hardware?
Aqui estão algumas dicas para escolher um conector pogo pin adequado para aplicações de hardware:
- Considere o número de conexões necessárias. Os pinos Pogo vêm em várias configurações com diferentes números de pinos, então escolha um que tenha pinos suficientes para sua aplicação. As opções comuns são 2-pin, 4-pin, 6-pin etc.
- Observe o passo (espaçamento) entre os pinos. A afinação precisa corresponder ao espaçamento das almofadas de contato em seu PCB. Passos comuns são 1mm, 1,27mm, 2mm, 2,54mm, etc.
- Verifique a faixa de curso/deslocamento do pino. É até onde o pino pode se estender para fazer contato. Um curso mais longo permite mais variabilidade na posição do PCB. O curso de 0.5-1mm é comum.

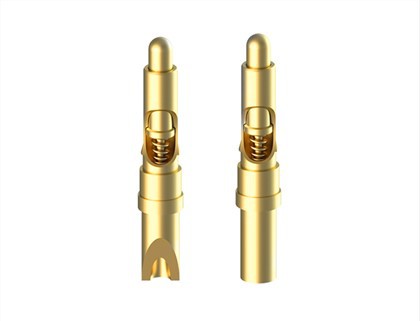

Considere o material e revestimento do pino. Os pinos banhados a ouro fornecem a mais alta condutividade e resistência à corrosão. Outras opções como níquel, cobre ou tungstênio podem ser adequadas, dependendo das necessidades de custo e longevidade.
Escolha o diâmetro do pino apropriado. Diâmetros maiores proporcionam um contato mais robusto. {{0}}.5mm, 0,64mm e 1mm são tamanhos comuns.
- Procure pinos pogo classificados para alto ciclo de vida se a durabilidade for importante. Classificações de 100,000 mais ciclos indicam melhor longevidade.
- Considere o material do invólucro e o método de retenção. Invólucros de nylon ou PBT com pinos de encaixe por pressão ou solda funcionam bem. Evite a retenção solta do estilo slip-in.
- Verifique a corrente nominal por pino. Escolha um pino classificado para pelo menos a corrente máxima esperada.
- Obtenha uma montagem com placas de guia ou pedestais se o PCB precisar de alinhamento preciso.
Teste um conjunto de pinos de amostra com seu PCB para verificar uma boa conectividade elétrica antes de confirmar totalmente.
