Como escolher corretamente o pino pogo de teste
Qualquer pessoa que já realizou medições e testes sabe que os dados precisos dependem do projeto e das capacidades de medição do instrumento de teste. Mas poucas pessoas sabem que a qualidade do projeto, o processo de fabricação, a compatibilidade e as especificações de desempenho das linhas de teste e conectores são tão importantes quanto os instrumentos de teste. A seguir, vamos nos concentrar nos cinco critérios específicos para a seleção correta de fios de teste e pinos de mola.
Primeiro, segurança:
Da mesma forma que os requisitos de fonte de alimentação, os cabos de teste do instrumento e os pinos do pogo devem atender a requisitos de segurança estritos devido ao contato direto com grandes tensões, especialmente em linha com os requisitos de tensão e categoria internacionais IEC1010, ou seja, CATI, CAT II, CAT III ou CATIV . Outros requisitos da IEC1010 também envolvem teste transiente, tensão dielétrica suportável ou teste para verificar se o produto tem isolamento suficiente e atende aos requisitos de corrente, folga elétrica, dedal de mola de metal exposto e resistência ao impacto. Agulhas de teste de boa qualidade, juntamente com importantes equipamentos de proteção individual, como luvas e proteção para os olhos, fazem parte das medidas de proteção individual definidas na norma NFPA70E.
Em segundo lugar, robustez e durabilidade:
Conectores e cabos de teste de alta qualidade não sofrerão degradação de desempenho devido ao atrito diário, como puxar, pressionar e perfurar. Ambas as extremidades da linha de teste devem ter bainhas anti-stress bem projetadas. O dedal da mola de teste deve ser um metal endurecido que pode resistir a conexões repetidas e pode transmitir dados precisos todas as vezes.
Comparado com materiais baratos, o fio de cobre-berílio estanhado de múltiplos fios especialmente fabricado pode fornecer flexibilidade, durabilidade de longo prazo, excelente condutividade e precisão. Outros fatores incluem a qualidade da soldagem interna do pino pogo e do conector e a faixa de temperatura do material.
Terceiro, projete o desempenho e os indicadores:
É muito importante que o design do dedal da mola de teste e do clipe de teste sejam confortáveis ou não. Uma superfície de pegada confortável e fácil de segurar ajuda a segurar a agulha firmemente em sua mão, e uma pinça de mola forte garante uma conexão firme. A conexão deve ser simples e as peças correspondentes devem ser capazes de deslizar juntas sem esforço e sem estresse. Os contatos em conectores de alta qualidade devem ser conectores de latão usinado banhados a níquel ou ouro, não apenas latão fundido. O uso de contatos banhados a ouro fornece precisão e resistência à oxidação, proporcionando assim uma conexão durável, segura e confiável.
O índice de design da linha de teste e dedal de mola deve ser consistente com o instrumento de teste correspondente. Se o índice for menor do que o instrumento de teste, o valor real do instrumento será bastante reduzido. Por exemplo, a largura de banda do osciloscópio é 100M e a largura de banda da agulha do osciloscópio correspondente é de apenas 50M, então o osciloscópio passa a 50M.
Quarto, aplicativos de alto desempenho:

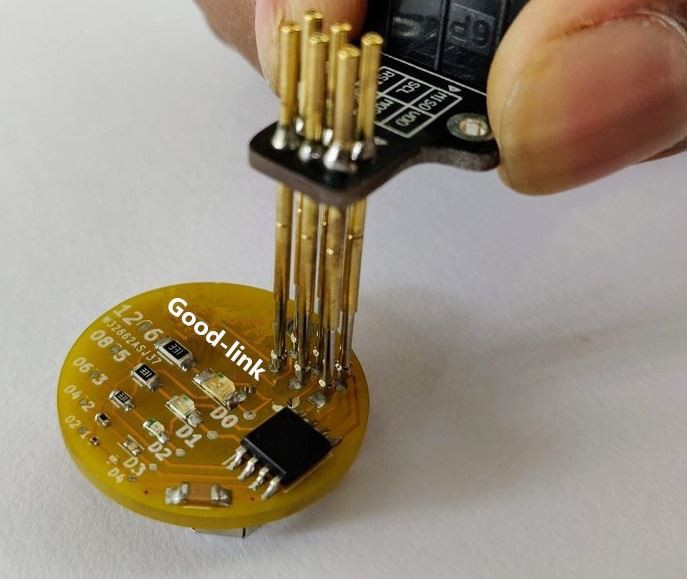

De um pino de mola com mola e uma agulha fina e leve para teste de circuito eletrônico a um pino de aço inoxidável afiado e uma agulha forte adequada para uso industrial, o design da agulha agora leva em consideração as necessidades de diferentes aplicações. Por exemplo, as agulhas de ponta única são a forma mais comum de agulhas. A maioria dos medidores fornece uma linha de teste de ponto único, o que é bastante útil para uma ampla variedade de aplicações de teste. Um dedal de mola afiado é a melhor ferramenta para medir pontos de contato muito pequenos em placas de circuito de alta densidade. Embora sejam facilmente danificados, os pinos de pula-pula geralmente podem ser afiados novamente porque não há chapeamento neles.

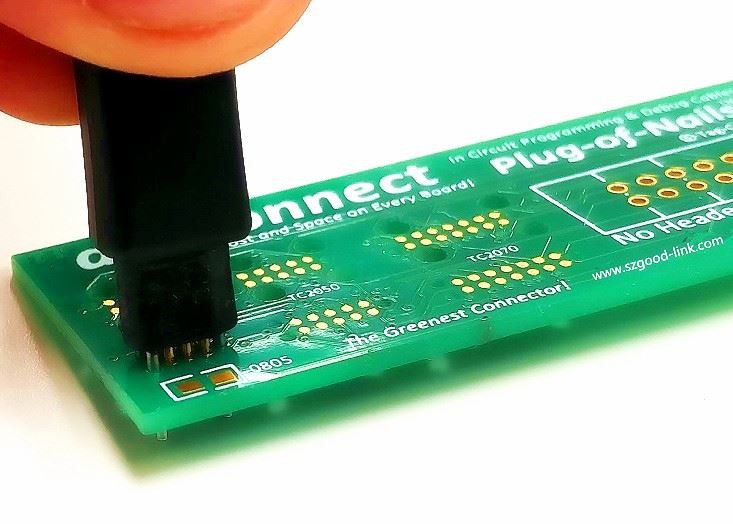

A agulha com dedal de mola retrátil é conectada a um fio de aço inoxidável de diâmetro muito fino. Exceto pela ponta da agulha, todo o fio é coberto por uma camada isolante para evitar que o contato acidental cause um curto-circuito e danifique o chip. O dedal de mola do alicate de gancho é adequado para manter a conexão no lugar, o que é conveniente para operação automática. Use clipes de teste de tamanhos diferentes para testar facilmente os chips IC. Os clipes de teste IC são ferramentas ideais para sondar vários pinos em um chip IC. Eles são muito adequados para localizar um dos muitos fios de chip. As agulhas SMD podem ser usadas para testes de ponto fixo em placas de montagem em superfície (SMD). Este tipo de teste requer o uso de um dedal de mola muito fino e afiado para pontos de contato em placas de circuito muito pequenas, como MINI GRIP-XB / 100 mini pinças de teste. O grampo micro SMD é projetado para prender os pinos de passo fino no chip SMD. O cabo adaptador BNC (cabo de manobra curto com fios pequenos) torna mais fácil instalar o conector RF da placa de circuito para teste de sinal ...
Quinto, teste o conector de conexão da linha:
De acordo com os padrões, segurança e necessidades reais, o conector da linha de teste tem várias aplicações e plugues e soquetes padrão. Por exemplo, o osciloscópio tem um conector BNC, o multímetro tem um conector banana de 4 mm e o analisador de espectro tem um conector do tipo N, etc. Aplicações diferentes têm conectores diferentes. A fim de se combinarem, vários adaptadores (acoplamento) surgiram no mercado. Adaptador), adaptadores (adaptadores), cabos adaptadores, cabos de conexão, cabos de ramificação, etc.
Resumindo, são os cinco critérios específicos para a seleção correta de linhas de teste e pinos de pula-pula que descrevemos hoje. De acordo com esses cinco pontos, todos também têm uma compreensão mais profunda dos pinos de pula-pula.
