Como projetar a antena de fone de ouvido TWS?
Como uma parte importante do módulo Bluetooth, a antena Bluetooth do fone de ouvido TWS também desempenha um papel importante no fone de ouvido TWS. O design da antena Bluetooth e sua adequação com o fone de ouvido ajudam a melhorar a qualidade de transmissão da comunicação Bluetooth, melhorando assim a experiência real do usuário.
Entre os fones de ouvido TWS atuais, as antenas Bluetooth amplamente utilizadas são divididas principalmente em quatro tipos: antenas a bordo do PCB, antenas FPC, antenas cerâmicas e antenas LDS. Desta vez, i Love Audio Network compartilhará as opções de papel, tipos e design da antena Bluetooth do fone de ouvido TWS a partir de três aspectos: a importância da antena no fone de ouvido TWS, a introdução da antena Bluetooth do fone de ouvido TWS e como escolher o design do fone de ouvido TWS.
1. A importância da antena para fones de ouvido TWS
De rádios antiquados a alto-falantes inteligentes atuais, de "irmãos mais velhos" a smartphones, desde fones de ouvido Bluetooth tradicionais até fones de ouvido sem fio TWS. No desenvolvimento da tecnologia eletrônica de consumo, a antena é um importante firmware. Com o nascimento do conceito de Internet de Tudo, o papel da antena é ainda mais importante para que casas inteligentes, veículos inteligentes e dispositivos vestíveis inteligentes sejam conectados entre si e controlados por uma máquina.

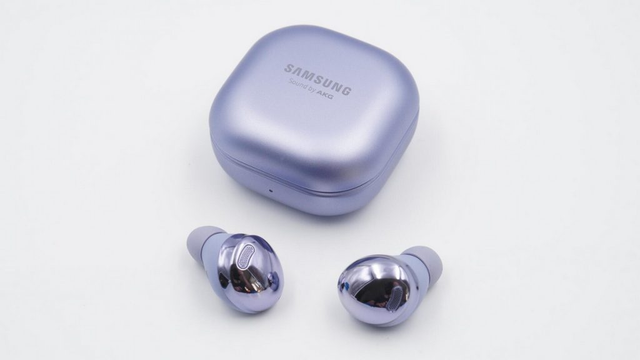

Os fones de ouvido TWS são fones de ouvido True Wireless Stereo. O principal método de uso é se conectar com dispositivos móveis, como telefones celulares e computadores através da frequência de rádio Bluetooth e, em seguida, transmitir informações de áudio para os fones de ouvido, e então decodificar e descodificá-los na extremidade do fone de ouvido.
Nesse processo, a antena Bluetooth é obrigada a agir como uma "torre" para se comunicar entre as duas partes e executar as tarefas de envio e recebimento. Portanto, no fone de ouvido TWS, o chip Bluetooth e a antena Bluetooth se complementam, de modo a realizar a reprodução de música transmitida sem fio e evitar as algemas dos fios.
2. Introdução da antena Bluetooth do fone de ouvido TWS
Como um importante firmware do fone de ouvido TWS, o desenvolvimento atual da antena Bluetooth é relativamente maduro. Existem principalmente quatro tipos de antena a bordo pcb, FPC, cerâmica e LDS. Considere a aparência do produto fone de ouvido TWS, os requisitos da banda de frequência e o custo para escolher o tipo de antena mais adequado.

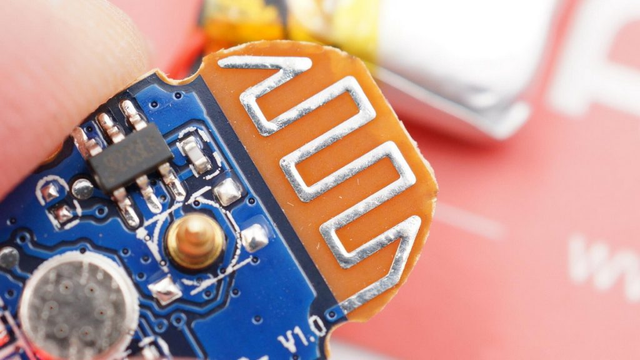

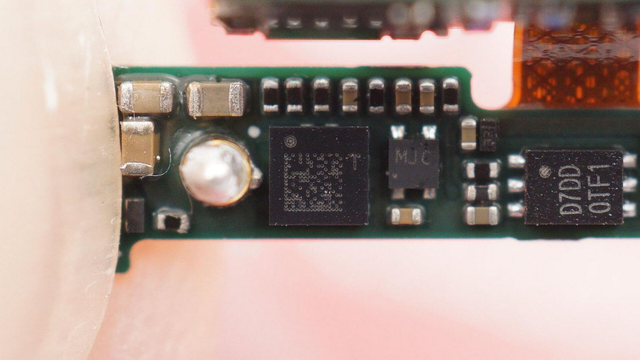

Antena a bordo do PCB
Como o nome sugere, a antena a bordo do PCB é um tipo de antena que é diretamente desenhada na placa PCB. É amplamente utilizado em placas de circuito de módulo de frequência única, como módulos Bluetooth, módulos WIFI e módulos ZIGBEE. Nos fones de ouvido TWS, devido à limitação de volume, a aplicação da antena Bluetooth a bordo é relativamente rara.
As antenas a bordo do PCB podem ser projetadas e implementadas por fornecedores de placas PCB, que equivalem à parte do circuito da placa.
Vantagens: A antena a bordo do PCB não precisa de depuração múltipla, podendo ser desenhada diretamente no PCB sem custo.
Desvantagens: A área necessária é grande, a francia é relativamente única, apenas adequada para uma única faixa de frequência, a consistência de diferentes lotes de antenas é relativamente pobre, e a capacidade anti-interferência é ruim.

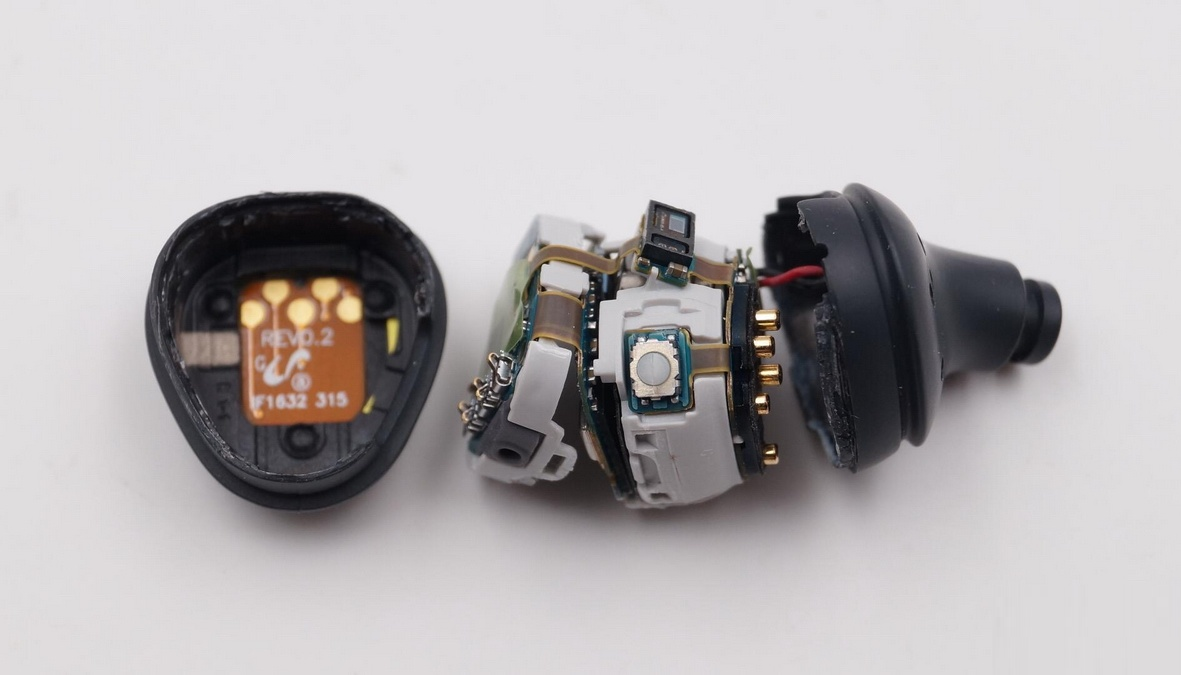

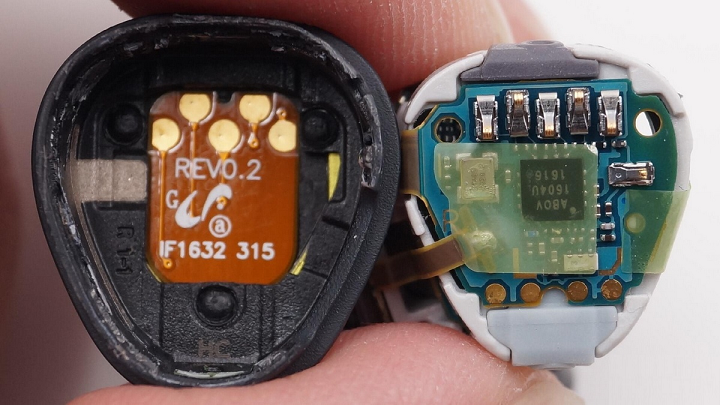

Antena FPC
A antena FPC evoluiu da antena a bordo do PCB. Devido à limitação de volume do fone de ouvido TWS, o espaço na placa-mãe interna não pode acomodar a antena. A antena FPC equivale a tirar o circuito da antena do PCB e usar outros metais externos para tornar a antena um componente separado. Para que ele possa ser melhor colocado no espaço interno do fone de ouvido TWS.
A antena FPC pode ser realizada pela fábrica de placas PCB da placa macia e material flexível.
Vantagens: Aplicável à maioria dos pequenos produtos eletrônicos, as faixas de frequência que podem ser feitas também são ricas, o desempenho é melhor, e o custo é menor.
Desvantagens: Cada produto precisa ser depurado individualmente e corrigido manualmente.

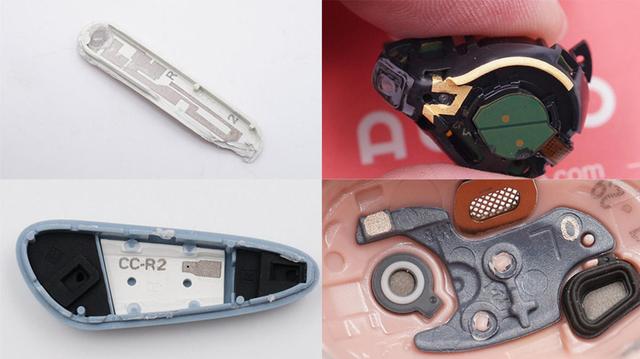

Antena LDS
A antena LDS é uma nova atualização da antena FPC. Embora a antena FPC tenha sido capaz de usar o espaço interno do fone de ouvido em grande parte, ele ainda precisa de um plano plano para anexá-lo.
A antena LDS usa tecnologia de moldagem direta a laser, que usa tecnologia laser para formar diretamente padrões de antenas metálicas em suportes, placas de cobertura, etc., que podem ser laseradas para superfícies irregulares dentro dos fones de ouvido, utilizando ainda mais o espaço interno dos fones de ouvido.
Os fabricantes de antena LDS para processamento a laser, tecnologia laser e tecnologia de eletroplacar podem apoiá-la.
Vantagens: Todas as direções podem ser suportadas e ter forte aceitabilidade.
Desvantagens: O custo é mais caro, e há requisitos especiais para o material da superfície externa do produto.

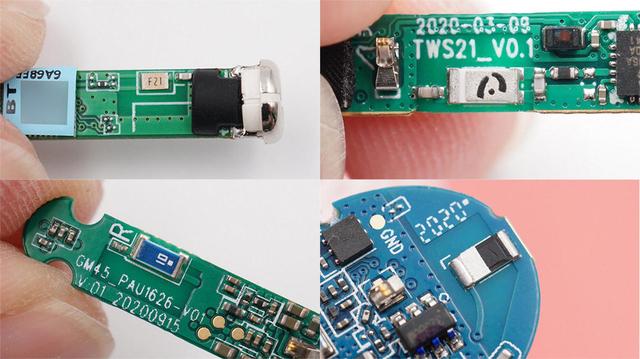

Antena cerâmica
A antena cerâmica é outro produto de antena que é amplamente utilizado em dispositivos de módulo Bluetooth. É nomeado após o uso de conchas de cerâmica. É dividido principalmente em dois tipos: bloquear antena cerâmica e antena cerâmica de várias camadas.
A antena cerâmica a granel é imprimir a parte metálica da antena na superfície rápida da cerâmica, e a antena cerâmica de várias camadas pode ser impressa em cada camada dielelétrica cerâmica de acordo com os requisitos de projeto, reduzindo assim o tamanho da antena.
Vantagens: Tamanho pequeno, aplicação fácil, baixo custo, bom desempenho, e só ocupar um pequeno espaço.
Desvantagens: Os requisitos para a área de desembaraço são relativamente altos, a direcionalidade é relativamente única, e há requisitos para a posição de colocação.

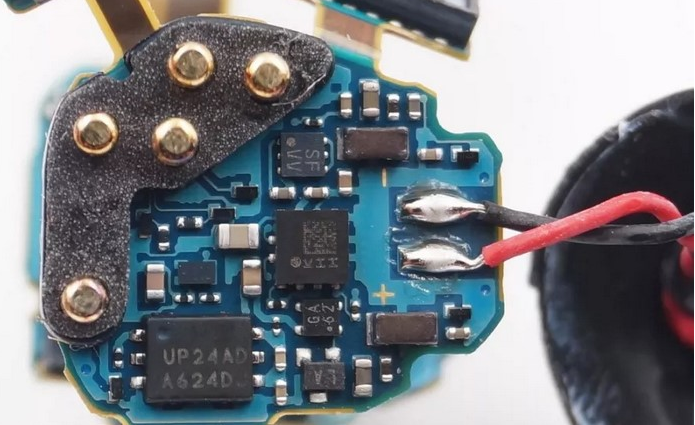

Antena pogo pin

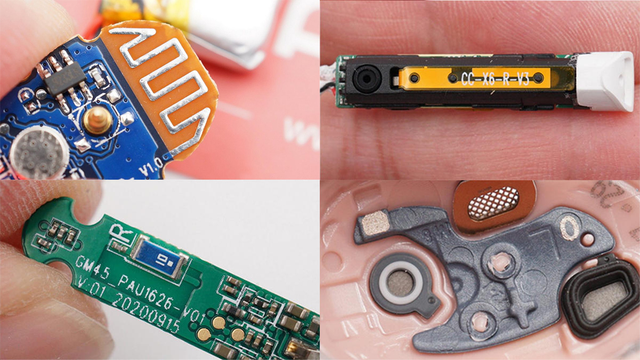

Como escolher a antena certa
Teoricamente falando, em termos de custo, as antenas PCB e FPC custam menos, as antenas cerâmicas são moderadas e as antenas LDS são mais caras; e em termos de utilização do espaço, as antenas LDS são as mais flexíveis e podem fazer uso total do espaço interno do fone de ouvido.
Em termos de desempenho, as capacidades de envio e recebimento de antenas externas são geralmente melhores do que as de antenas incorporadas. Os fones de ouvido TWS são projetados com antenas incorporadas devido a restrições de volume e requisitos de portabilidade. O desempenho é relativamente semelhante, e é necessário considerar de forma abrangente uma variedade de fatores para selecionar uma antena adequada.
O design da antena Bluetooth do fone de ouvido TWS afeta a qualidade de transmissão da comunicação Bluetooth, o que por sua vez afeta a experiência real do usuário. A seleção de uma antena Bluetooth é afetada por muitos fatores como desempenho, banda de frequência, custo e espaço para uso. Somente considerando as condições específicas do produto e os cenários de uso, e escolhendo uma antena adequada, o desempenho máximo do produto pode ser exercido.
Resumir
A experiência real do usuário dos fones de ouvido TWS requer a superposição de muitos fatores para apresentar um efeito perfeito. Como principal componente da antena Bluetooth do fone de ouvido TWS, ele atua como uma ponte para se comunicar entre o fone de ouvido TWS e dispositivos móveis e fornece garantias para a estabilidade da conexão Bluetooth do fone de ouvido TWS e a qualidade da transmissão de qualidade de som.
Atualmente, os principais produtos de antena Bluetooth usados em fones de ouvido TWS no mercado incluem principalmente antenas a bordo do PCB, antenas FPC, antenas cerâmicas e antenas LDS. Cada um dos quatro produtos tem vantagens e desvantagens e precisa ser considerado em termos de desempenho, faixa de frequência, custo, espaço de uso, etc., de modo a escolher o produto de antena mais adequado e melhorar o desempenho e competitividade do produto.
A popularidade dos fones de ouvido TWS rapidamente impulsionou a atualização de cadeias relacionadas da indústria. Avanços em módulos Bluetooth, tecnologia Bluetooth, antenas e tecnologias relacionadas garantem estabilidade de conexão, qualidade de som e outros aspectos do desempenho. Os fones de ouvido TWS atuais raramente experimentaram desconexão no estágio inicial de desenvolvimento, e a qualidade do som foi danificada e os problemas de reprodução intermitente começaram a ocorrer a uma distância de três ou cinco metros, o que melhorou efetivamente a experiência real do usuário.
