Como usar um pino Pogo?
Introdução básica do conector POGO PIN
O conector Pogo Pin é uma sonda tipo mola formada pela rebitagem dos quatro componentes básicos de uma agulha (êmbolo), um tubo de agulha (Tubo), uma mola (Mola) e um núcleo de borracha (Caixa) por meio de equipamentos de alta precisão. Também é chamado de pino pogo, dedal de mola, sonda de mola, mola carregada, conector PogoPin. A parte inferior do êmbolo Pogo Pin' s é geralmente uma estrutura de superfície inclinada. A função da estrutura da superfície inclinada é garantir que o Pogo Pin mantenha a agulha (êmbolo) em contato com a parede interna do tubo da agulha (tubo) durante o trabalho, de modo que a corrente passe principalmente pela agulha banhada a ouro (êmbolo) e o tubo da agulha. (Tubo) para garantir a estabilidade e baixa impedância do Pogo Pin.
Nós fornecemos a você uma série de produtos Pogo Pin. Na indústria de conectores, o pino pogo é uma tecnologia de conexão especial. Nos últimos anos, essa tecnologia confiável foi aceita por alguns fabricantes famosos de classe mundial e usada com sucesso em seus mais de cem produtos eletrônicos, como baterias de telefones celulares, conexões de antenas, sistemas de posicionamento GPS e laptops. , Equipamento de videogame, postes de luz externos, aparelhos auditivos, receptores de rádio, etc.
PARÂMETROS BÁSICOS DO CONECTOR DE PIN POGO
Pogo pin (êmbolo): Latão banhado a ouro (C3604), a espessura da camada galvanizada varia com diferentes aplicações, em geral, niquelado 1,25 ~ 2,5um (convertido para 50 ~ 100u"), ouro- banhado a 0,125um ~ 0,5um (convertido para 5u ”~ 20u”).
Tambor: Latão banhado a ouro (C3604), a espessura da camada galvanizada é diferente para diferentes aplicações, em geral, niquelado 1,25 ~ 2,5um (convertido para 50 ~ 100u"), banhado a ouro 0,125um ~ 0,25um (convertido para 5u ”~ 10u”).
Mola: aço inoxidável (SUS304) ou fio de aço de piano
Alojamento: PA46, PA9T, HTN, LCP (material livre de halogênio, classificação de fogo UL94V-0)
Tampa (CAP): PA46, PA9T, HTN, LCP (material livre de halogênio, classificação de incêndio UL94V-0)

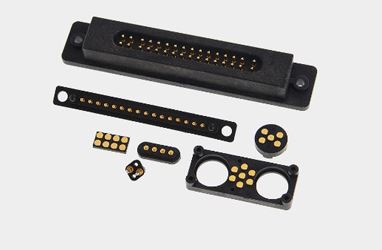

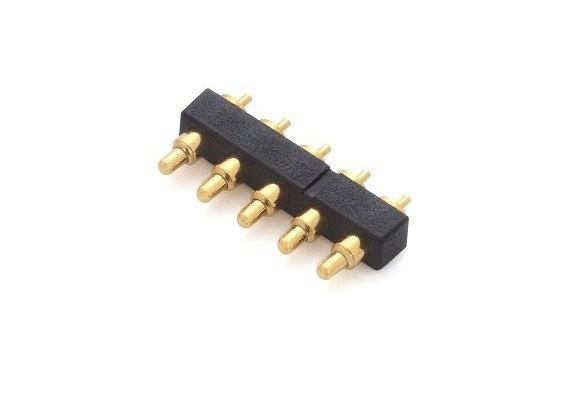

ESPECIFICAÇÕES DO PRODUTO DO CONECTOR DE PIN POGO
VANTAGENS DO CONECTOR DE PIN POGO
Design à prova d'água de nível IPX6-IPX7
Fator de forma pequeno
Resistência a altas temperaturas
Resistência à corrosão
Fornece design personalizado
Aplicativo de conector POGO PIN
