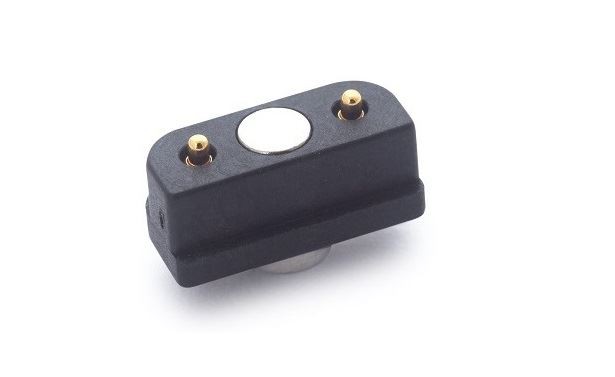

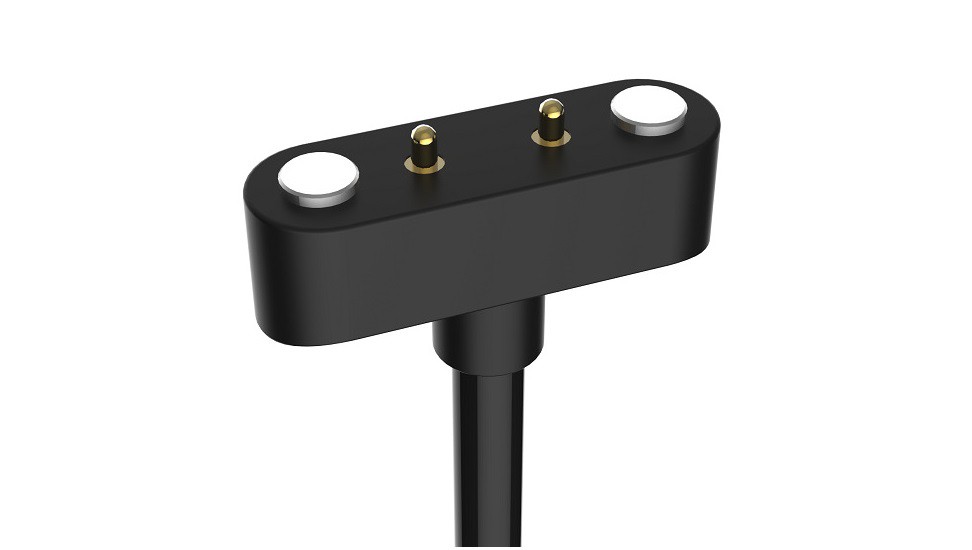

Cabo de carregamento com pino magnético pogo
Conectores magnéticos, também conhecidos como conectores magnéticos, conectores magnéticos e conectores magnéticos, são alguns dos conectores amplamente usados em dispositivos eletrônicos, compostos principalmente de pinos de pogo e ímãs. Por meio do projeto da estrutura do ímã e do contato e atração do ímã, ele fornece um conector do tipo ímã que possui uma grande força de adsorção e é adequado para estruturas de pequeno porte e produtos leves e finos.
Principais características:
1. Longa vida útil, o número de usos pode chegar a mais de 100.000 vezes
2. Sem abertura de molde, conveniente para personalização do cliente e economia de custos
3. A força elástica pode ser medida e ajustada com precisão
4. Modos de produção diversificados que são convenientes para os clientes (SMT, plug-ins, etc.)
5. Espaçamento pequeno, economizando espaço, dando aos designers uma estrutura de configuração mais flexível
6. Baixa indutância, melhor solução de alta frequência
7. Cumprir com os requisitos RoHS e HF (conector)
Características do produto:
Posicionamento do ímã: use ímãs para atrair, alinhar e até mesmo evitar tolices automaticamente
Anti-queda: A interface de sucção é fácil de remover e não é fácil de dirigir a máquina
Longa vida: mais de 10.000 vezes
Design à prova d'água: acima de IP67
Tempo de carregamento rápido: suportar transmissão de alta corrente com design 1A-100A
Personalização: formas e estilos diversificados para combinar com a forma do produto hospedeiro, melhorar a qualidade do produto e criar argumentos de venda
Estrutura do produto:

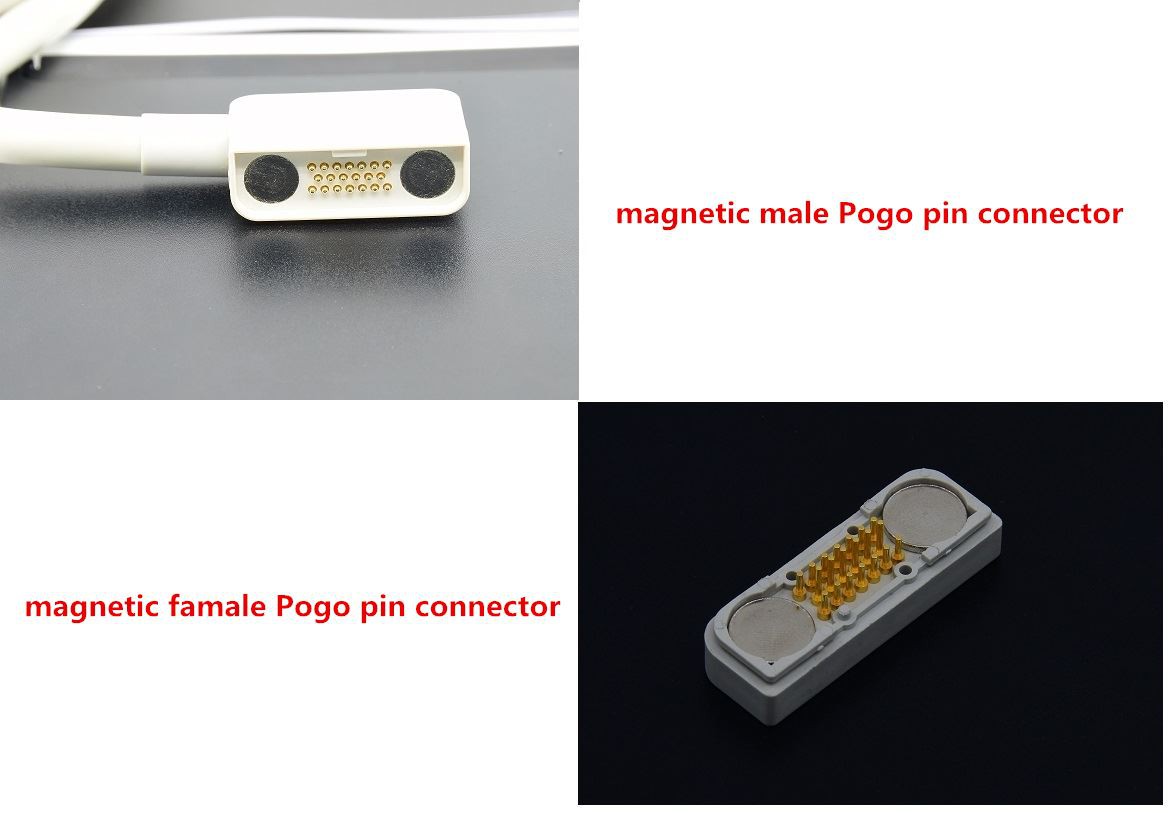

Um conector do tipo ímã inclui um componente de extremidade macho e um componente de extremidade fêmea coaxial com o componente de extremidade macho. O componente de extremidade macho inclui uma primeira parte de borracha do anel externo, uma primeira parte de borracha do anel, um primeiro ímã de anel e dois PINs machos. Um primeiro ímã de anel é embutido entre a primeira parte de borracha do anel externo e a primeira parte de borracha do anel interno, e dois as agulhas de PIN macho passam através da primeira parte de borracha do anel interno; o conjunto de extremidade fêmea inclui uma primeira parte de borracha do anel interno. Duas peças de borracha do anel externo, uma segunda peça de borracha do anel interno, um segundo ímã de anel e dois pinos PIN fêmeas. Um segundo ímã de anel é embutido entre a segunda parte de borracha do anel externo e a segunda parte de borracha do anel interno. Duas agulhas de PIN fêmea são perfuradas nas duas peças de borracha do anel interno; o primeiro ímã de anel corresponde ao segundo ímã de anel e a extremidade oposta do segundo ímã de anel é oposta em polaridade e os dois PINs machos correspondem às duas agulhas de PIN fêmea, e uma extremidade da agulha de PIN fêmea é fornecida com um orifício cego para a agulha do PIN macho a ser inserida.
