Processo de produção do conector Pogo Pin
Material do eixo/tubo da agulha:
A principal função do conector é que o número de vezes que a condução do sinal e a conexão e desconexão é alta, portanto, a condutividade e a elasticidade (resistência ao escoamento) do material também são necessárias.
1-1: Latão (BRASS): liga de cobre-zinco, sua condutividade é boa, a condutividade é de cerca de 26 por cento ~ 29 por cento (IACS), de acordo com a proporção de cobre pode ser dividida em C2680 (JIS) e C3604 , C3601 (tratamento térmico necessário)
1-2: Phosphor Bronze (PHOSPHOR BRONZE): liga de cobre-estanho, sua condutividade é pior que o latão, a condutividade é de cerca de 13 por cento. Mas sua elasticidade e flexibilidade são boas
É adequado para tubos com processo de trefilação, e sua classificação pode ser dividida em C5440, C5191 e C5210 de acordo com o teor de estanho. Quanto maior o teor de estanho, pior a condutividade e melhor a elasticidade.
1-3: Ligas de cobre tratadas termicamente: Por exemplo, cobre berílio (BERYLLIUM ALLOY) tem boa condutividade elétrica e elasticidade, mas seu preço é alto.

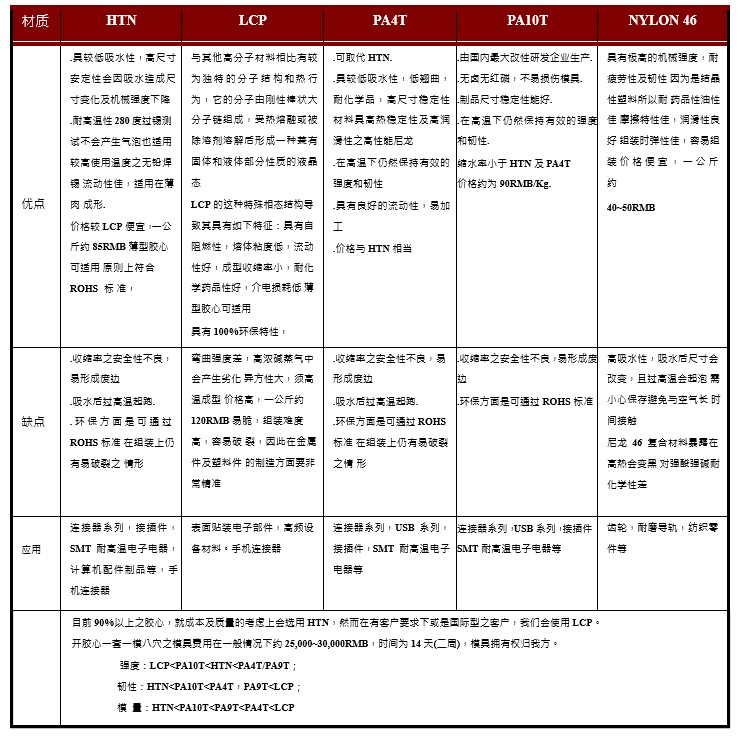

Materiais usados para habitação e tampa:
Providencie a estrutura principal e o isolamento do conector, e acomode o Pogo PIN dentro dele. Materiais usados: O tamanho, forma e uso dos conectores são muito diferentes, então os plásticos de engenharia usados também são variados. Ao projetar conectores, resistência à temperatura, fluidez, resistência mecânica, desempenho elétrico, requisitos de proteção ambiental e custos devem ser considerados como fatores para escolher os plásticos de engenharia apropriados. Plásticos de engenharia comumente usados são LCP, HTN, NYLON46, PBT, PA4T, PA10T, PC, etc.
Como o próprio LCP possui propriedades retardadoras de chamas, ele pode atingir o nível UL94 V-0 sem adicionar retardador de chamas, portanto, o LCP pode atender rapidamente aos requisitos RoHS e sem halogênio. HTN, PA4T e PA9T são materiais de nylon e retardadores de chama precisam ser adicionados para alcançar UL94 V-Class 0, os fabricantes de HTN, PA4T e PA10T declaram que os materiais dos graus relevantes usam livre de halogênio retardadores de chamas.
