Projeto de PIN POGO e processo de fabricação
Como escolher um PIN POGO adequado
1. Um bom PIN POGO precisa atender aos três pontos a seguir:
①Qualidade confiável
②Desempenho estável
③ Atenda aos requisitos.
A entrega atempada das encomendas também é muito importante. É melhor ir ao fabricante do conector POGO PIN para investigar. A escala da fábrica, soluções bem-sucedidas, equipamentos de processamento, capacidade de produção e capacidade de P&D afetam diretamente a qualidade do produto, a capacidade de entrega e o suporte técnico. Zhongzhengtian tem vantagens no esquema de design, custo de produção em massa e capacidade de entrega de mercadorias na indústria. Bem-vindo amigos para vir à fábrica para comunicação.
POGO PIN segue três, três e quatro princípios
1,40% dos problemas se originam de um projeto
O design da extremidade frontal não é razoável e a extremidade traseira é inútil (por exemplo, o bico do dedal é mais alto que o plano de plástico, o espaçamento da agulha PIN é irregular etc.).
2,30 por cento dos problemas decorrem da comunicação
No estágio inicial, a comunicação de vários requisitos técnicos não era clara e o uso real do produto não era claro, o que também era um dos principais motivos de problemas frequentes (por exemplo, o dedal de RF é usado como o dedal do carregador caixa, a altura de trabalho real não corresponde ao desenho, a distância do centro não é confirmada, etc.). Compreender os requisitos funcionais do cliente e o escopo de aplicação, podendo recomendar de forma mais razoável as especificações e parâmetros do Pogo pin;
3,30% dos problemas se originam do processo
A montagem do produto tem vários procedimentos, sendo que o POGO PIN é danificado de forma irreversível devido a operação inadequada no processo de fabricação (por exemplo, o bico está danificado, objetos estranhos no tubo, arremesso de SMT, etc.).

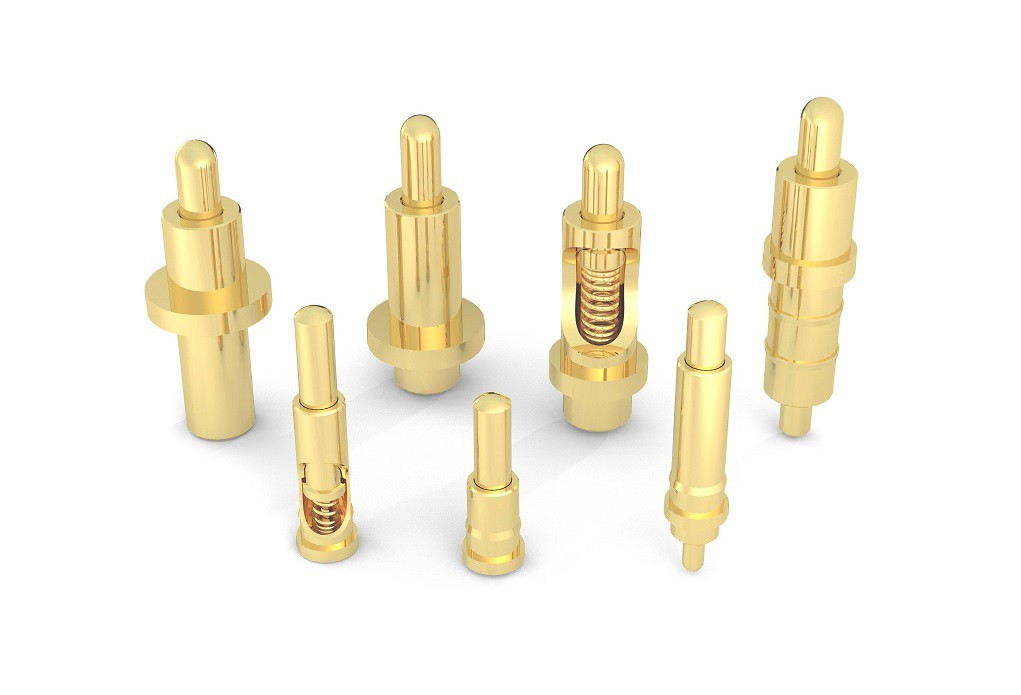

Introdução básica do POGO PIN
Por que o POGO PIN tem uma estrutura chanfrada: A parte inferior do êmbolo do Pogo Pin é geralmente uma estrutura chanfrada. A função da estrutura chanfrada é garantir que o Pogo Pin mantenha a agulha (Plunger) em contato com a parede interna da agulha (Tube) quando estiver trabalhando para que a corrente passe principalmente. Agulha banhada a ouro (Plunger) e agulha (Tube) para garantir a estabilidade e baixa impedância do Pogo Pin.

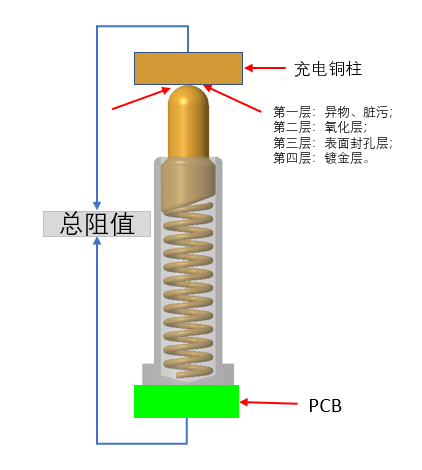

Por que o POGO PIN usa uma estrutura de cabeça redonda? Como o Pogo Pin geralmente é relativamente pequeno, a elasticidade necessária não é tão forte. Se for usado em um banco de potência ou iluminação, a elasticidade é de quatrocentos ou quinhentos gramas ou até um ou dois quilos. Naturalmente, é melhor torná-lo plano. , A cabeça plana tem uma grande área de contato e sua força é suficiente para quebrar a camada de óxido na superfície de contato para torná-la totalmente em contato. A maioria das cabeças redondas é usada em fones de ouvido Bluetooth TWS e relógios com pulseira inteligente. A força elástica máxima não excede 150 gramas (a força elástica do dedal da caixa de carregamento está entre 20-35gf), e a força elástica do contato entre a superfície e a superfície será dispersada, e o cobre coluna na extremidade do fone de ouvido não será quebrada. A camada de óxido não é suficiente, resultando em contato insuficiente e mau contato. Neste momento, se uma estrutura de cabeça redonda for usada para fazer contato ponto-superfície, a força elástica se acumula em um ponto, e o contato será naturalmente muito mais suficiente.
Parâmetro de desempenho/parâmetro de desempenho
parâmetros-chave de desempenho
A. Tensão de trabalho: Menos de 12 Volts DC
B. Corrente nominal: 1.0 Amperes/Pin
C. Temperatura de trabalho: -40 graus a 85 graus.
D. Temperatura de armazenamento: 25 graus mais /-3 graus .
E. Umidade do ambiente de trabalho: 10% RH a 90% RH
F. Durabilidade (vida): 10,000 ciclos.
G. Impedância de contato: 200 mOhm máx. @traço de trabalho
(Durante o curso de trabalho: 200mOhm/Max)

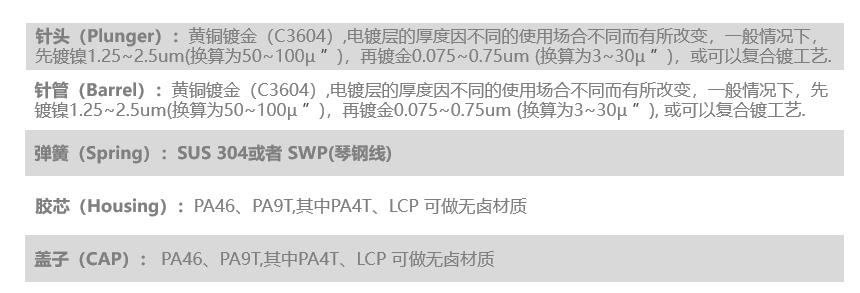

Processo de manufatura/制造工艺
Método de montagem do produto
Fluxo do processo de galvanoplastia
Quais parâmetros precisam ser confirmados no design front-end
① Confirme a distância da placa PCB até a superfície de contato da coluna de cobre na extremidade do fone de ouvido (ou seja, a altura de trabalho do POGO PIN).
② Confirme a distância da placa PCB até a superfície plástica da caixa de carregamento (ou seja, a altura máxima do tubo da agulha POGO PIN, o tubo da agulha não deve exceder essa altura).
③ Confirme a distância entre o centro da agulha PIN e o centro do círculo
(Confirme o tamanho do chapéu ao gravar mais tarde, para evitar interferência durante o remendo SMT).
④ Confirme o tamanho da placa PCB e o espaço sob a placa
(Otimizado e melhorado para POGO PIN).
PS: Recomenda-se que o diâmetro da placa PCB seja de 1,6mm, e recomenda-se que o dedal seja feito em uma estrutura passante para que o efeito seja melhor e tenha as seguintes vantagens: ① O remendo é mais firme; ② O espaço do tubo da agulha é aumentado, a agulha é mais pré-pressionada e o contato é mais suficiente.
Por que a parte inferior da agulha deve ser chanfrada: Se for plana, a corrente será conduzida pela mola, que tem altos requisitos na mola, e a mola é tão fina que é fácil de queimar.
