Pinos pogo para soluções de carregamento TWS
Comparado com fones de ouvido com fio comuns, os fones de ouvido Bluetooth são mais convenientes de usar. Com a atualização contínua da tecnologia, a qualidade de som dos fones Bluetooth está cada vez mais próxima dos fones de ouvido com fio; desde o Apple iPhone 7, a tomada de fone de ouvido de 3,5 mm foi cancelada, o que é ainda mais importante. O desenvolvimento de fones de ouvido Bluetooth.

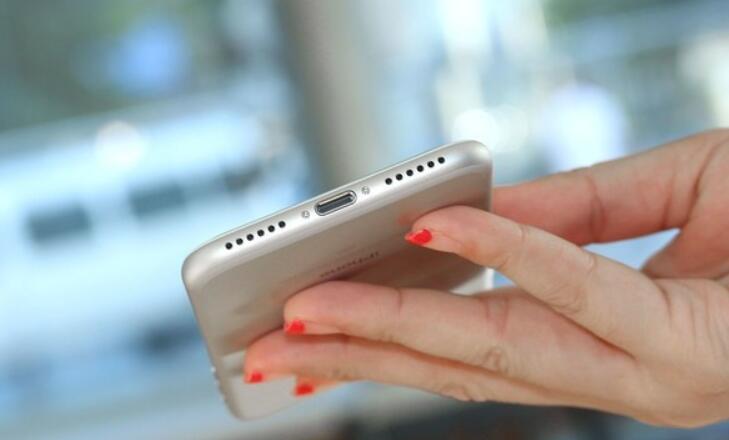

O iPhone sem o conector tradicional de 3,5 mm para fones de ouvido
A diferença mais óbvia entre fones de ouvido Bluetooth e fones de ouvido tradicionais com fio é que não há cabo fone de ouvido longo, e sinais de áudio são recebidos através de Bluetooth, de modo que os fones Bluetooth têm circuitos independentes e fontes de alimentação, e podem ser cobrados para uso diário como telefone celular; hoje, queremos que este artigo introduza os tipos de pinos pogo usados no compartimento de carregamento de fone de ouvido Bluetooth TWS (True Wireless Stereo).

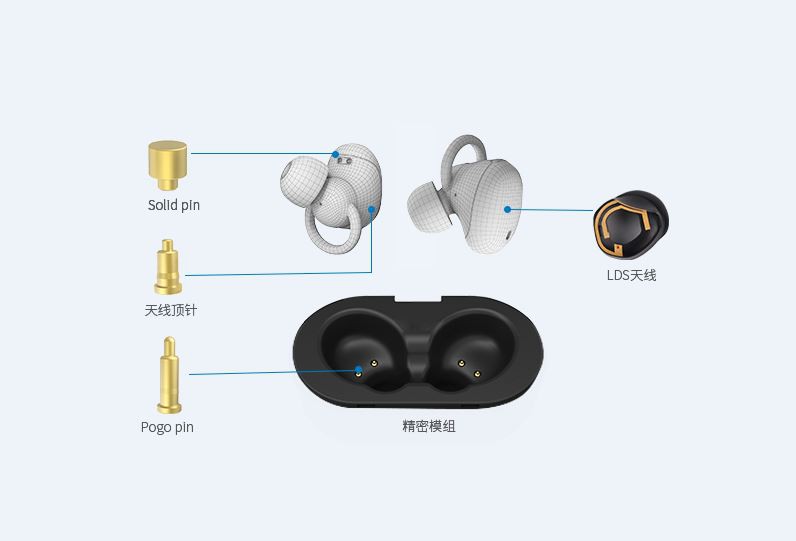

Na caixa de carregamento do fone de ouvido TWS, vimos várias especificações de pinos pogo (conectores de pinos pogo), incluindo 2Pin, 3Pin, 5Pin, etc. O uso de pinos de pogo é regular, e o todo é dividido em pinos pogo 2Pin e pinos pogo 3Pin. e mais Pinos. Então, quais são os usos de tantos pinos de pogo?

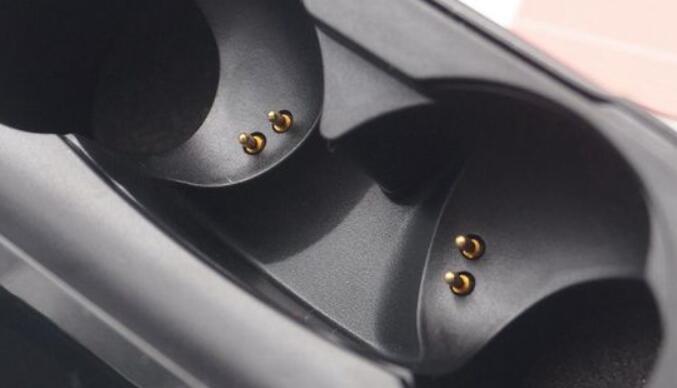

1. Soluções de pinos pogo de 2Pin:
O design do pino pogo 2Pin é o mais comum no mercado, e este design pode atender às necessidades rígidas do carregamento de fone de ouvido TWS. Os dois pinos são positivos e negativos, respectivamente, e são usados para transferir a energia do compartimento da bateria da caixa de carregamento TWS para o fone de ouvido. Desta forma, se o TWS for usado como fone de ouvido Bluetooth para chamadas, um fone de ouvido está funcionando e o outro fone de ouvido pode ser colocado no compartimento de carregamento para repor a energia; tal ciclo de uso pode atender às necessidades de vida útil da bateria ultra-longa.
Anteriormente, os pinos pogo 2Pin não podiam levar em conta a comunicação durante o fornecimento de energia. Portanto, para adicionar funções personalizadas, a fábrica de fones de ouvido TWS experimentou pinos pogo 3Pin, pinos pogo 5Pin e outros esquemas de design, o que também trouxe maior volume de produto e dificuldade na montagem. É complicado e traz um aumento no custo.
2. Solução de pino pogo 3Pin
O design do dedal de mola 3Pin, além do carregamento e aterramento de 5V, adiciona um pino para a tensão da bateria do fone de ouvido, que é usado para medir a potência real do fone de ouvido.

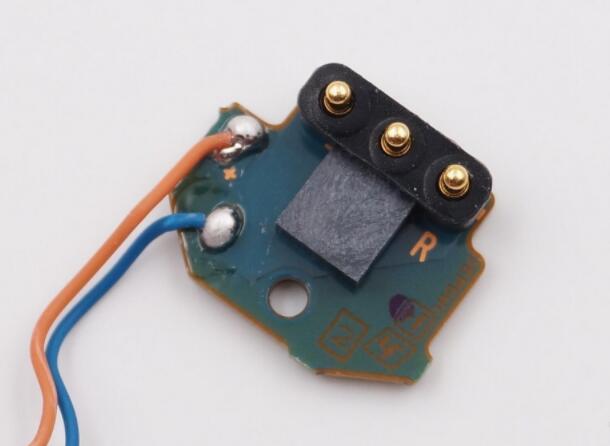

Pino de carregamento 3Pin 3Pin de 3Pin

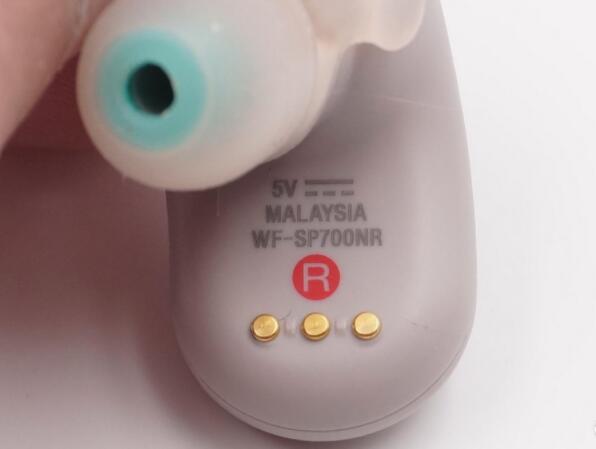

Fone de ouvido Bluetooth TWS com fone de ouvido Bluetooth 3Pin com pino de carregamento TWS com pino de carregamento 3Pin

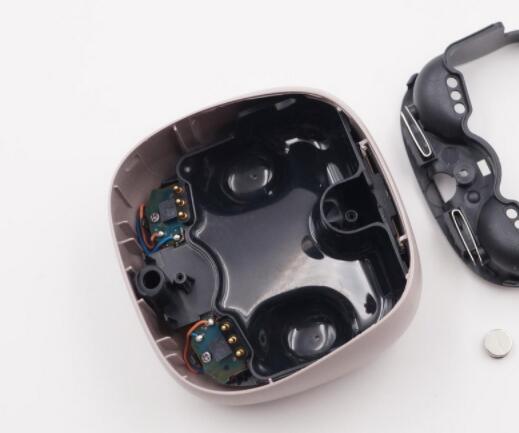

3Pin pino de carregamento para caixa de carregamento do fone de ouvido Bluetooth 3Pin pino de carregamento para caixa de carregamento do fone de ouvido Bluetooth
3. Solução de pino pogo 5Pin
O design do dedal de mola 5Pin leva em conta os dois propósitos acima e tem mais funções.
Esse tipo de design só pode ser visto em fones de ouvido Bluetooth TWS high-end, que são relativamente raros. Ele pode ser usado para transmissão de dados no armazenamento interno do fone de ouvido, atualização de firmware do fone de ouvido, comunicação de dados de protocolo e outras funções.
