Soldagem por refluxo e solda por onda no projeto Pogo Pin
Em geral, os conectores Pogo Pin usam dois métodos de soldagem: soldagem por refluxo e soldagem por onda.
A solda de refluxo refere-se a escovar uma pasta de solda na superfície das almofadas (almofadas de contato) da placa PCB. Depois de conectar um ou mais componentes eletrônicos, a soldagem é realizada por aquecimento em um forno de refluxo multitemperatura para obter uma união de cura permanente.
Os produtos eletrônicos digitais de hoje estão se desenvolvendo na direção do ultrapequeno, ultrafino e ultrafino. O espaço de design da estrutura interna está se tornando cada vez mais compacto, o layout do design da placa PCB está se tornando cada vez mais compacto, os produtos terminais são atualizados cada vez mais rápido e o volume de vendas está aumentando. Está ficando cada vez mais alto, e a solda por onda e a solda manual não conseguiram acompanhar seu desenvolvimento. Somente usando a tecnologia de solda por refluxo pode ser realizada a produção de patches SMT de alta precisão, alta eficiência e alta qualidade. Os conectores Pogo Pin são amplamente utilizados em terminais móveis eletrônicos de consumo e produtos eletrônicos industriais devido ao seu tamanho pequeno, alta vida útil, grande corrente, aparência bonita e design estrutural conveniente para engenheiros de projeto.
Os conectores Pogo Pin estão disponíveis de duas maneiras:

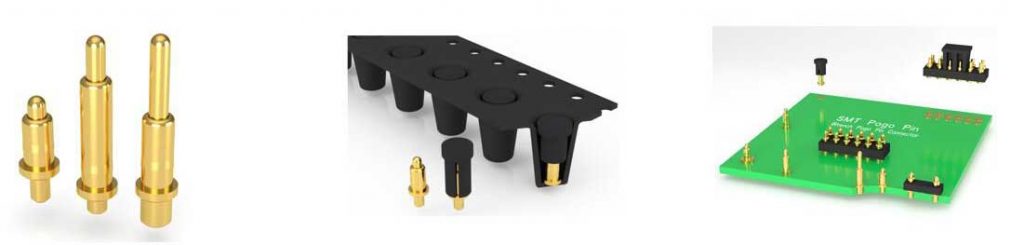

O primeiro é o tipo de patch de fundo plano, que é montado na superfície do bloco de PCB. Chamamos isso de tecnologia de montagem em superfície SMT, conforme mostrado abaixo:

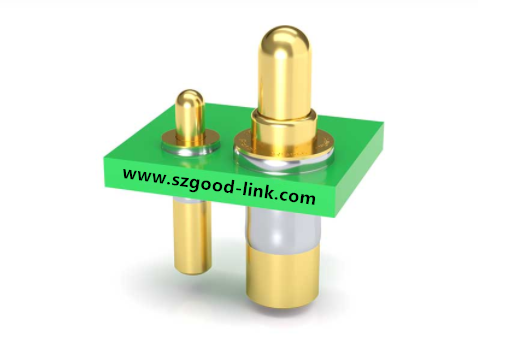

O segundo é o pino com o pino da cauda inserido na solda de remendo do furo da placa PCB, chamamos de solda de remendo SMT plug-in, que também é um tipo de solda de refluxo. O objetivo de usar este método é melhorar a força de preensão dos componentes. É mais firmemente ligado à placa PCB. Como mostrado abaixo:
2. Soldagem por onda
A solda por onda é um processo de soldagem de componentes com solda derretida formando cristas de onda de solda. Este método de soldagem requer primeiro a inserção dos pinos dos componentes nos orifícios do PCB. A solda por onda é adequada para componentes eletrônicos de pinos plug-in de serviço pesado, mas não para componentes eletrônicos de peso próprio. Soldagem muito leve e sem pinos de componentes eletrônicos SMD.
