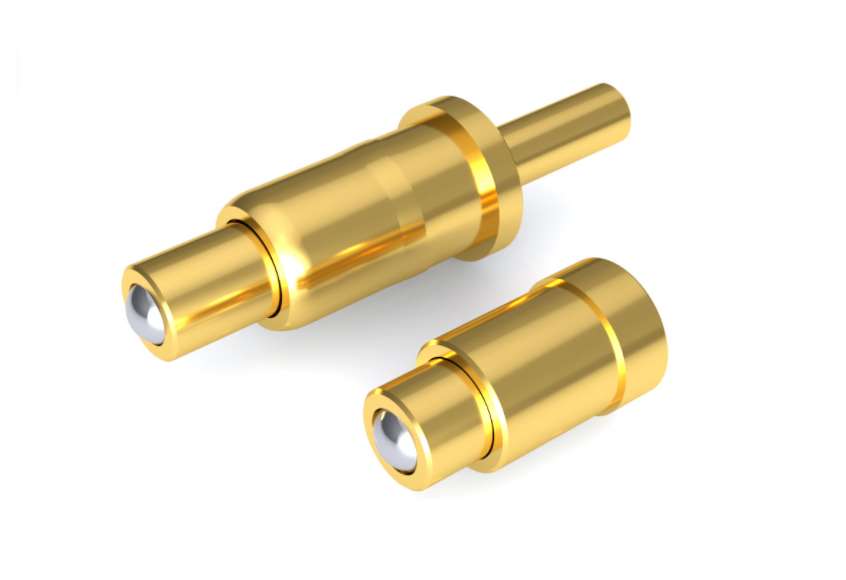

O pino Pogo com mola Dip
Pinos pogo de pacote duplo em linha (inglês: pacote duplo em linha), também conhecido como pacote DIP ou pacote DIP, abreviado como DIP ou DIL, é um método de empacotamento para circuitos integrados. A forma do circuito integrado é um retângulo. Existem duas fileiras paralelas de pinos de metal na lateral, chamados de cabeçalhos de pinos pogo. Os componentes embalados DIP podem ser soldados em orifícios de passagem chapeados na placa de circuito impresso ou inseridos em soquetes DIP.
O pino Pogo com mola Dip
O chip de CPU empacotado com pinos DIP pogo tem duas fileiras de pinos que precisam ser inseridos no soquete do chip com uma estrutura DIP. Claro, ele também pode ser inserido diretamente em uma placa de circuito com o mesmo número de furos de solda e arranjo geométrico para solda. Os chips embalados DIP devem ser conectados e desconectados do soquete do chip com cuidado especial para evitar danos aos pinos. As formas da estrutura do pacote DIP são DIP DIP cerâmico de camada única, DIP DIP cerâmico de camada única, DIP de estrutura de chumbo (incluindo tipo de vedação vitrocerâmica, tipo de estrutura de embalagem plástica, tipo de embalagem cerâmica de vidro de baixo ponto de fusão) Aguarde.
O pino Pogo com mola Dip
O pacote DIP comumente usado está em conformidade com o padrão JEDEC, e o passo (pitch) entre os dois pinos é de {{0}},1 polegadas (2,54 mm). A distância entre as duas fileiras de pinos (espaçamento entre fileiras, espaçamento entre fileiras) depende do número de pinos, o mais comum é 0,3 polegadas (7,62 mm) ou 0,6 polegadas (15,24 mm) ). Outras distâncias menos comuns são 0.4" (1{{20}},16mm) ou 0.9" (22.86mm), e algumas os pacotes têm 0 0,07" (1,778 mm) de espaçamento e espaçamento de linha de 0,3", 0,6" ou 0,75".
Os pacotes de pinos DIP-pogo usados na antiga União Soviética e países do Leste Europeu são aproximadamente próximos ao padrão JEDEC, mas usam o passo métrico de 2,5 mm em vez do imperial 0,1 polegadas (2,54 mm).
O número de pinos no pacote DIP é sempre um número par. Com espaçamento de linha de {{0}},3 pol., contagens de 8 a 24 pinos são juntas, e pacotes com 4 ou 28 pinos são vistos ocasionalmente. As contagens de pinos juntas são 24, 28, 32 ou 40 se a linha o espaçamento é de 0,6 polegadas e também estão disponíveis pacotes com 36, 48 ou 52. CPUs como Motorola 68000 e Zilog Z180 têm uma contagem de pinos de 64, que é a contagem máxima de pinos para um pacote DIP comumente usado.
