Maneiras de instalar conectores Pogo Pin
Se você está pensando em aplicar conectores de mola ao seu dispositivo, deve estar se perguntando qual método de instalação é mais adequado para usar conectores pogo-pin. Este artigo mostrará as diferenças entre todas as opções, analisará as vantagens e desvantagens e dará uma opinião sobre a mais adequada.
Se você tiver perguntas específicas, entre em contato conosco diretamente e nossos engenheiros profissionais fornecerão os melhores conselhos. Nossos engenheiros proporão um projeto que melhor atenda às suas considerações de custo de acordo com suas especificações e necessidades.
Como instalar o conector por solda?
1. A primeira e mais fácil maneira é usar pasta de solda para fixar o conector na placa de estanho. Embora essa seja a maneira mais fácil, geralmente não a recomendamos.
De um modo geral, este método é menos estável e a sonda se desprenderá da folha de flandres devido à interferência de vibração e pressão.
2. É mais comumente usado para prender componentes grandes a uma placa de circuito impresso inserindo um pino pogo em uma cauda, que é fixada à placa de circuito impresso pela cauda.
Desta forma, a agulha única terá um ponto de apoio extra e ficará mais estável.

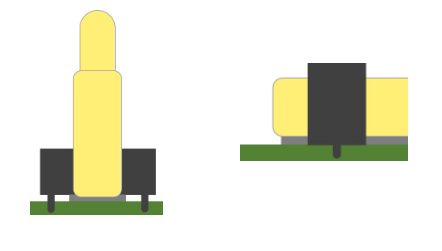

3. O método é usar o núcleo de borracha com o tripé, primeiro instalá-lo na placa de circuito com segurança e, em seguida, instalar os pinos pogo na placa de estanho com pasta de solda ou pressão.
Este método é adequado para a maioria das situações e possui certo grau de estabilidade, mas é recomendável considerar a questão do custo.

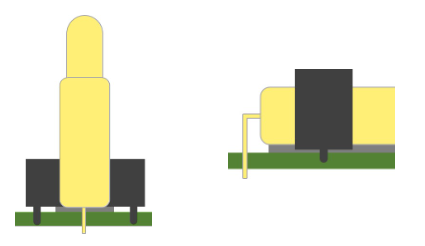

4. Combinando o segundo e o terceiro métodos, primeiro fixe o núcleo de borracha na placa de circuito e, em seguida, conecte o conector do pino pogo à cauda e fixe-o na placa.
Esta é uma maneira muito segura de instalar o conector e torna o conector mais estável e durável. Se você tiver considerações de custo ilimitadas, recomendo este método de instalação.
