Quais são as técnicas de produção do Spring Pogo Pin?

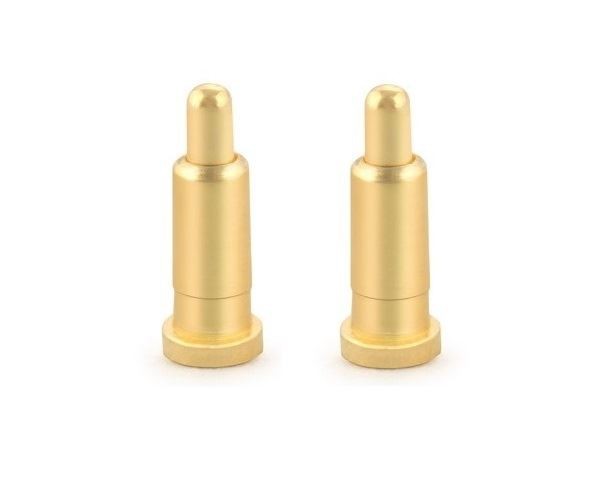

O pino pogo é o componente principal dos conectores de precisão usados em estações ou terminais de comunicação base, automóveis, veículos aéreos não tripulados, indústria, aeroespacial e outros campos. Ambos os sinais e a corrente podem ser transmitidos através do pino pogo. Com o desenvolvimento da sociedade, mais e mais produtos exigem transmissão de alta corrente, carregamento rápido e até mesmo alguns produtos têm requisitos para proteção contra raios, então a resistência de corrente do dedal de mola está ficando cada vez mais alta, então sua tecnologia de produção é Quais? Vamos' dar uma olhada juntos a seguir.
Várias técnicas de fabricação do dedal de mola existente:
1. Dedal de mola de fundo plano: a agulha desta estrutura é de fundo plano, simples de processar, menor custo e a coaxialidade do tubo da agulha é melhor, mas há um risco maior da agulha não entrar em contato com o tubo da agulha e o risco de falha de energia e a impedância de contato do produto também são muito grandes. Produtos com esta estrutura geralmente são usados apenas em ocasiões em que os requisitos do produto são muito baixos e a corrente é muito pequena. Agora, as grandes empresas regulares não adotaram este produto estruturado.

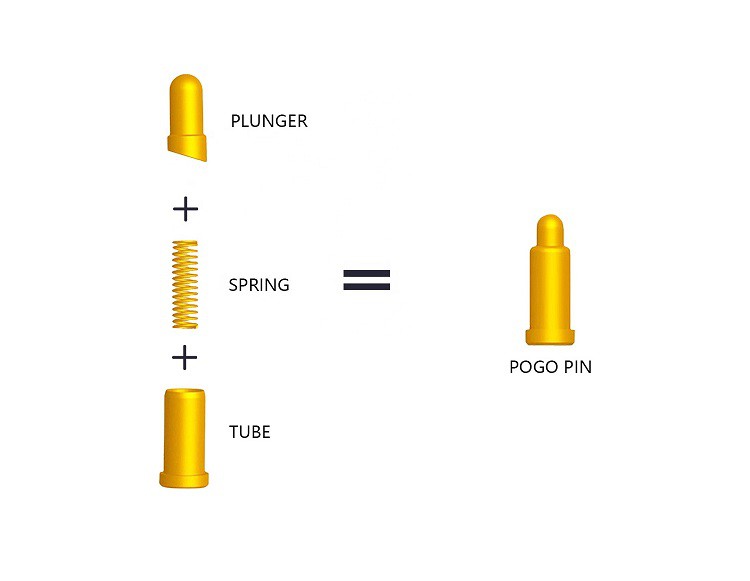

2. Dedal de mola de bisel seccional: A agulha desta estrutura é um bisel seccionado, o processamento é complicado, o custo é alto e a coaxialidade da agulha e do tubo da agulha é pobre, mas a agulha do produto e o tubo da agulha estão dentro bom contato, e a impedância de contato também é muito pequena. O principal motivo é que a primavera é o oposto. A elasticidade da agulha tem um componente de força lateral, que torna a agulha e o tubo da agulha estáveis em contato. Esta estrutura é amplamente utilizada em fábricas de dedais de mola, e só é utilizada em situações de pequenas e médias correntes.
3. Dedal de mola de esfera de aço: A agulha desta estrutura tem um chanfro cortado e uma esfera de aço é adicionada abaixo dela. A estrutura é complicada de processar, o custo é alto, a coaxialidade da agulha e do tubo da agulha é ruim e o tubo da agulha ocupa muito espaço, mas a agulha do produto e o tubo da agulha estão em bom contato, e o impedância de contato também é muito pequena. O principal motivo é que a mola tem um lado para a elasticidade da agulha. A força do componente na direção da agulha torna a agulha e o tubo da agulha estáveis em contato. A esfera de aço também adiciona um canal de fluxo de corrente. Esta estrutura é muito utilizada em fábricas de dedais de mola, e só é utilizada em situações onde a corrente é média e grande.
4. Dedal de mola da manga interna: a agulha dessa estrutura é um chanfro cortado e uma manga interna é adicionada sob ela. A estrutura é complicada de processar, o custo é alto e a coaxialidade do tubo da agulha é pobre, e o espaço ocupado pelo tubo da agulha é menor do que o do tipo bola de aço, mas a agulha do produto e o tubo da agulha estão em bom contato com o tubo da agulha, e a impedância de contato também é muito pequena. O principal motivo é a força elástica da mola na agulha. Existe um componente de força lateral, que torna a agulha e o tubo da agulha estáveis em contato. A manga interna também adiciona um canal de fluxo de corrente. Esta estrutura é muito utilizada em fábricas de dedais de mola, e só é utilizada em situações onde a corrente é média e grande.
O conteúdo acima fornece uma introdução detalhada à tecnologia de produção de pinos do pogo, na esperança de ajudá-lo a compreender e compreender este aspecto.
