Agora, mais e mais pessoas compram carros para transporte, viagens de longa distância e entrega de mercadorias, o que pode ser considerado parte da vida. As pessoas passam cada vez mais tempo no carro e às vezes usam seus telefones celulares para assistir a vídeos ou ligar o computador para trabalhar no escritório no carro. Como as pessoas ficam mais tempo no carro, o carregador de carro pode carregar telefones celulares, laptops e outros equipamentos de escritório no carro. Naturalmente, é tão importante quanto um tesouro de carregamento e é um acessório indispensável e importante para todos os proprietários de automóveis.
O carregador do carro é inserido na tomada do isqueiro, alimentado pela bateria do carro, o carro produz 12V, o caminhão produz 24V e o carregador do carro converte a tensão 5V/9V/10V/12V aceitável para o telefone celular, etc. carregadores de carro de alta potência também podem ser alimentados pelo buck-boost embutido aumenta a tensão para 15V e 20V para carregar telefones celulares e laptops. Os carregadores de carro de baixa potência geralmente usam uma arquitetura redutora, que pode atender ao carregamento geral de telefones celulares. Por exemplo, a seguir estão dois tipos de carregadores de carro de alta potência.
Com o aumento substancial na potência de carregamento dos telefones celulares, através do circuito síncrono buck-boost integrado de alta eficiência e alta potência, a potência de saída do carregador de carro também seguiu os passos do carregador. A potência de saída atingiu 100W, o limite superior do USB PD3. uso normal do computador.

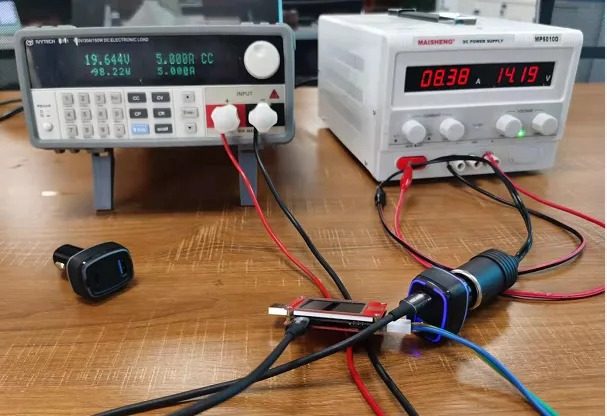

A rede de cabeçotes de carregamento testou o novo controlador síncrono buck-boost SW7203 lançado pela Zhirong. O teste adota entrada de 12V e a saída de reforço é de 20V5A para simular a cena de carregamento de 100W de um notebook. A corrente de entrada do painel de exibição da bateria analógica atingiu 8,7A, o que significa que quando usamos um carregador de carro de alta potência para carregar notebooks e telefones celulares no carro, a corrente máxima pode estar próxima do limite superior da corrente de saída do isqueiro de 10A. O seguinte é um teste de 100W para o objeto de enchimento de carro de alta potência de carga.
Com a popularidade do USB PD, muitas marcas lançaram carregadores de carro que suportam saída de 100W. Através do desmantelamento de vários carregadores de carros através da rede de cabeças de carregamento, todos esses carregadores de carros usam dedais de alta corrente em vez dos tradicionais, sem exceção. Mola positiva.
Então, quais são os benefícios de usar um dedal de alta corrente em vez de uma mola? Isso pode fazer com que muitos fabricantes abandonem o uso de pólos positivos de mola. O dedal de alta corrente deve ter muitas vantagens para que os fabricantes o utilizem unanimemente. A seguir estão o uso real de dedais com duas estruturas diferentes.
O carregador de carro de 160 W possui um circuito de impulso de saída de 100 W integrado e dois circuitos de redução independentes, um total de três saídas independentes, fornecendo uma potência de saída de 100 W mais 30 W mais 30 W. Pode ser visto na desmontagem que o carregador de carro usa uma combinação de várias placas de circuito para soldar, e as duas placas de circuito maiores são conectadas através da pequena placa do dedal positivo.
Como o carregador de carro de alta potência possui um circuito de reforço de resistência embutido, existem muitos componentes e o design é mais complicado. Normalmente, vários PCBs são combinados e soldados por dentro. A soldagem do dedal com uma pequena placa pode, por um lado, fixar e sustentar a estrutura da placa de circuito interno. Por outro lado, o calor gerado pelo dedal positivo quando uma grande corrente flui também pode ser dissipado através do PCB para evitar que altas temperaturas afetem o desempenho da mola interna do POGO PIN.
O dedal de alta corrente usado para o pólo positivo do carregador de carro consiste em três partes, que são divididas em um eixo de agulha sólido, que fornece uma mola elástica e um tubo de agulha de concha. Coloque a mola e o eixo da agulha no tubo da agulha e, em seguida, rebite a parte superior do tubo da agulha para fixar o eixo da agulha para produzir um dedal. Entre eles, a cabeça do dedal é sólida e a casca é de paredes espessas, com alta resistência mecânica e capacidade de fluxo. A corrente flui diretamente do eixo da agulha e do tubo da agulha durante todo o processo, e o contato direto não passa pela mola, o que evita o problema de aquecimento e envelhecimento da mola.
E os PINs de alta corrente são todos folheados a ouro espesso, com bom contato e resistência ao desgaste, paredes grossas e folheados a ouro espesso e baixa resistência. Além disso, a camada banhada a ouro não oxida sob condições de alta temperatura e tem uma longa vida útil. É o método de conexão positiva preferido para carregadores de carro de alta potência.
