Introdução da antena de fone de ouvido Bluetooth True Wireless (TWS)
Nos últimos anos, o verdadeiro mercado de fones de ouvido Bluetooth sem fio (TWS) tem estado extremamente quente, e vários fabricantes de telefones celulares lançaram seus próprios produtos de fones de ouvido TWS; basta mostrar a importância atribuída a este mercado. No último artigo, apresentamos o pino de carregamento do compartimento de carregamento do fone de ouvido true wireless (TWS). Hoje, vamos apresentar brevemente a parte da antena. Discutiremos a importância da antena no fone de ouvido TWS, a introdução da antena Bluetooth do fone de ouvido TWS e como escolher três ao projetar o fone de ouvido TWS. Em um aspecto, compartilhe a função, os tipos e as opções de design da antena Bluetooth do fone de ouvido TWS.
A importância das antenas de fone de ouvido TWS
De rádios antiquados a alto-falantes inteligentes atuais, de "irmãos mais velhos" a smartphones, de fones de ouvido Bluetooth tradicionais a fones de ouvido sem fio verdadeiros TWS. No desenvolvimento da tecnologia de eletrônicos de consumo, a antena é um firmware importante. Com o nascimento do conceito da Internet de Todas as Coisas, o papel da antena é ainda mais importante para que casas inteligentes, veículos inteligentes e dispositivos portáteis inteligentes sejam conectados e controlados por uma máquina.

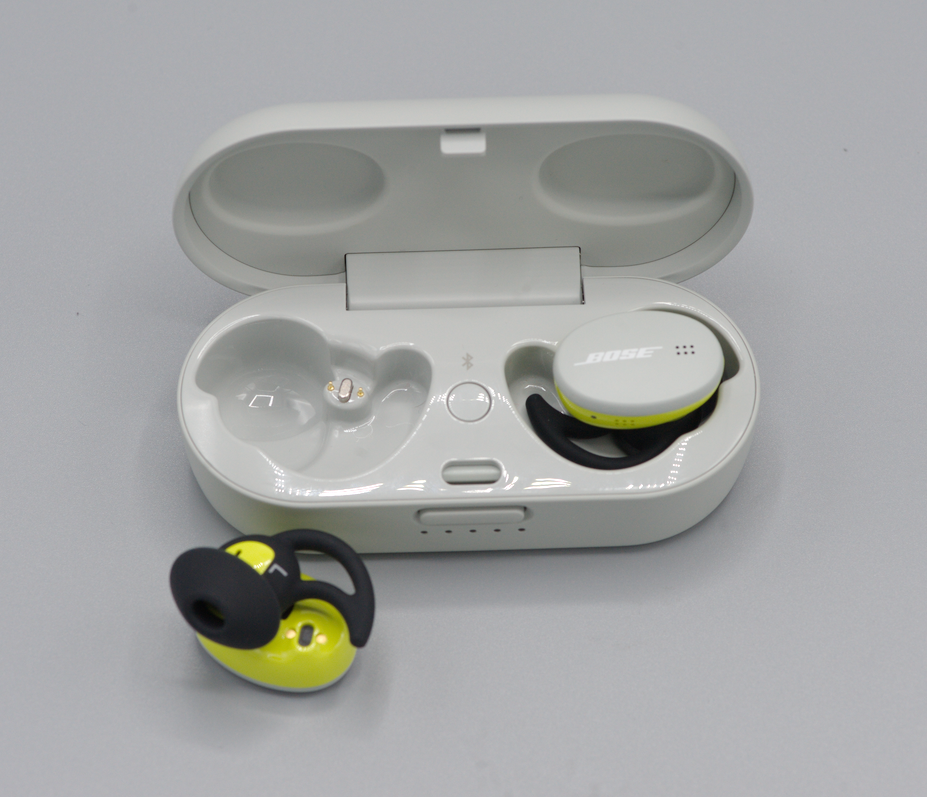

Os auriculares TWS são auriculares True Wireless Stereo. O principal método de uso é conectar-se a dispositivos móveis, como telefones celulares e computadores, por meio de radiofrequência Bluetooth e, em seguida, transmitir informações de áudio para os fones de ouvido e, em seguida, decodificá-los e enviá-los na extremidade do fone de ouvido. Nesse processo, a antena Bluetooth é obrigada a atuar como uma “torre” para se comunicar entre as duas partes e realizar as tarefas de envio e recebimento. Portanto, no fone de ouvido TWS, o chip Bluetooth e a antena Bluetooth se complementam, para realizar a reprodução de música transmitida sem fio e evitar os grilhões dos fios.

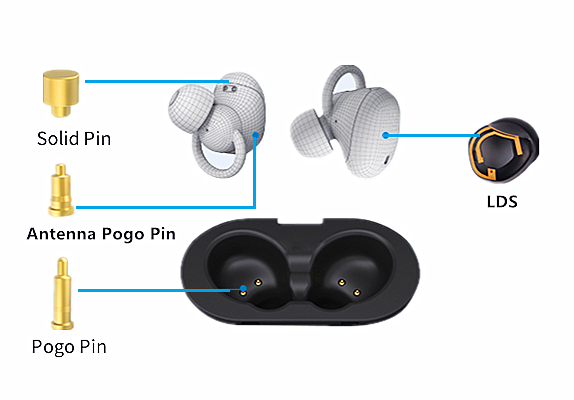

Introdução à antena Bluetooth do fone de ouvido TWS

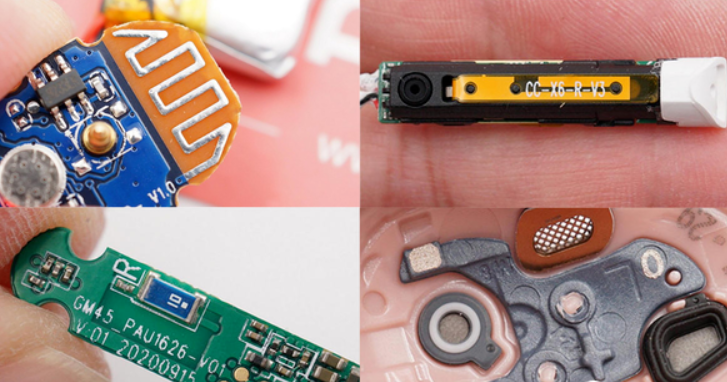

Como um importante firmware do fone de ouvido TWS, o desenvolvimento atual da antena Bluetooth é relativamente maduro. Existem principalmente quatro tipos de antena de bordo PCB, FPC, cerâmica e LDS. Considere a aparência do produto de fone de ouvido TWS, os requisitos de banda de frequência e o custo para escolher o tipo de antena mais adequado.
1. Antena a bordo do PCB

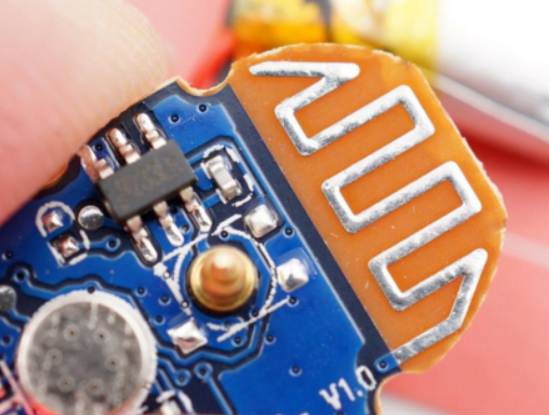

Como o nome sugere, a antena integrada PCB é um tipo de antena que é desenhada diretamente na placa PCB. É amplamente utilizado em placas de circuito de módulo de frequência única, como módulos Bluetooth, módulos WIFI e módulos ZIGBEE. Nos fones de ouvido TWS, devido à limitação de volume, a aplicação da antena Bluetooth integrada é relativamente rara.
Antenas integradas PCB podem ser projetadas e implementadas por fornecedores de placas PCB, que são equivalentes à parte do circuito da placa.
Vantagens: A antena interna do PCB não precisa de depuração múltipla e pode ser desenhada diretamente no PCB sem custo.
Desvantagens: A área necessária é grande, a direcionalidade é relativamente única, adequada apenas para uma única banda de frequência, a consistência de diferentes lotes de antenas é relativamente ruim e a capacidade anti-interferência é ruim.
2. Antena FPC
A antena FPC evoluiu da antena interna do PCB. Devido à limitação de volume do fone de ouvido TWS, o espaço na placa-mãe interna não pode acomodar a antena. A antena FPC é equivalente a retirar o circuito da antena do PCB e usar outros metais externos para tornar a antena um componente separado. Para que possa ser melhor colocado no espaço interno do fone de ouvido TWS.
A antena FPC pode ser realizada pela fábrica de placas PCB da placa macia e material flexível.
Vantagens: Aplicável à maioria dos pequenos produtos eletrônicos, as bandas de frequência que podem ser feitas também são ricas, o desempenho é melhor e o custo é menor.
Desvantagens: Cada produto precisa ser depurado individualmente e corrigido manualmente.
3. Antena SUD
A antena LDS é uma atualização adicional da antena FPC. Embora a antena FPC tenha conseguido usar bastante o espaço interno do fone de ouvido, ela ainda precisa de um plano plano para conectá-la.

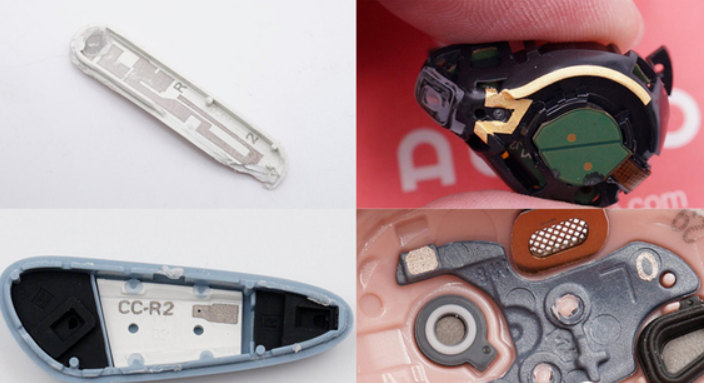

A antena LDS usa tecnologia de moldagem direta a laser, que usa tecnologia laser para formar diretamente padrões de antena de metal em suportes, placas de cobertura, etc., que podem ser aplicadas a laser nas superfícies irregulares dentro dos fones de ouvido, utilizando ainda mais o espaço interno dos fones de ouvido.
Os fabricantes de antenas LDS para processamento a laser, tecnologia a laser e tecnologia de galvanoplastia podem apoiá-lo.
Vantagens: Todas as direções podem ser suportadas e têm forte aceitação.
Desvantagens: O custo é mais caro e existem requisitos especiais para o material da superfície externa do produto.

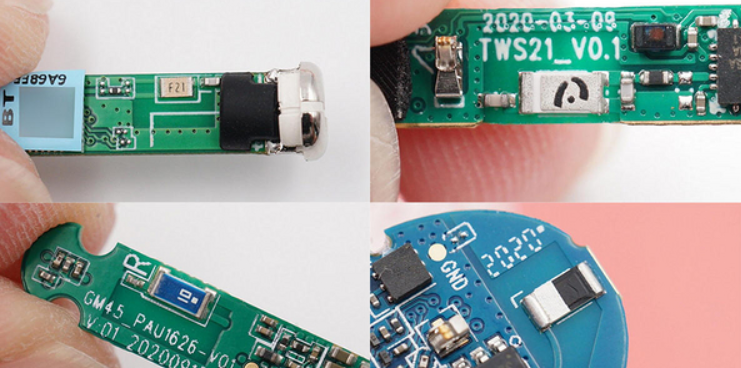

4. Antena de cerâmica
A antena de cerâmica é outro produto de antena amplamente utilizado em dispositivos de módulo Bluetooth. É nomeado após o uso de conchas de cerâmica. É dividido principalmente em dois tipos: antena de cerâmica de bloco e antena de cerâmica multicamada.
A antena de cerâmica de bloco é para imprimir a parte metálica da antena na superfície rápida de cerâmica, e a antena de cerâmica multicamada pode ser impressa em cada camada dielétrica de cerâmica de acordo com os requisitos do projeto, reduzindo assim o tamanho da antena.
Vantagens: tamanho pequeno, fácil aplicação, baixo custo, bom desempenho e ocupando pouco espaço.
Desvantagens: Os requisitos para a área de folga são relativamente altos, a direcionalidade é relativamente única e há requisitos para a posição de colocação.
Aprendemos com o desmantelamento anterior dos fones de ouvido TWS que, devido às limitações de volume, as antenas integradas da PCB são relativamente raramente usadas nos fones de ouvido TWS. Escolha de acordo com as necessidades de seus produtos, não há um tipo fixo de uso.
Como escolher a antena certa
Teoricamente falando, em termos de custo, as antenas PCB e FPC custam menos, as antenas cerâmicas são moderadas e as antenas LDS são mais caras; e em termos de aproveitamento de espaço, as antenas LDS são as mais flexíveis e podem aproveitar ao máximo o espaço interno do fone de ouvido.
Em termos de desempenho, as capacidades de envio e recepção de antenas externas são geralmente melhores do que as de antenas embutidas. Os fones de ouvido TWS são projetados com antenas embutidas devido a restrições de volume e requisitos de portabilidade. O desempenho é relativamente semelhante e é necessário considerar de forma abrangente uma variedade de fatores para selecionar uma antena adequada.
O design da antena Bluetooth do fone de ouvido TWS afeta a qualidade de transmissão da comunicação Bluetooth, que por sua vez afeta a experiência real do usuário. A seleção de antenas Bluetooth é afetada por muitos fatores, como desempenho, banda de frequência, custo e espaço de uso. Somente considerando as condições específicas do produto e cenários de uso, e escolhendo uma antena adequada, o máximo desempenho do produto pode ser exercido.
