pino pogo de carregamento de fone de ouvido TWS
Os contatos de metal na caixa de carregamento do TWS são chamados de Pogo Pin em inglês. Neste capítulo, falaremos sobre o design do dedal. Alguns fabricantes o colocam apenas em uma pequena placa, e a maioria deles ainda está diretamente no dedal da placa-mãe. Na caixa de carregamento do fone de ouvido TWS, vimos dedais de várias especificações, incluindo 2, 3, 5 e assim por diante. Então, para que servem esses dedais?

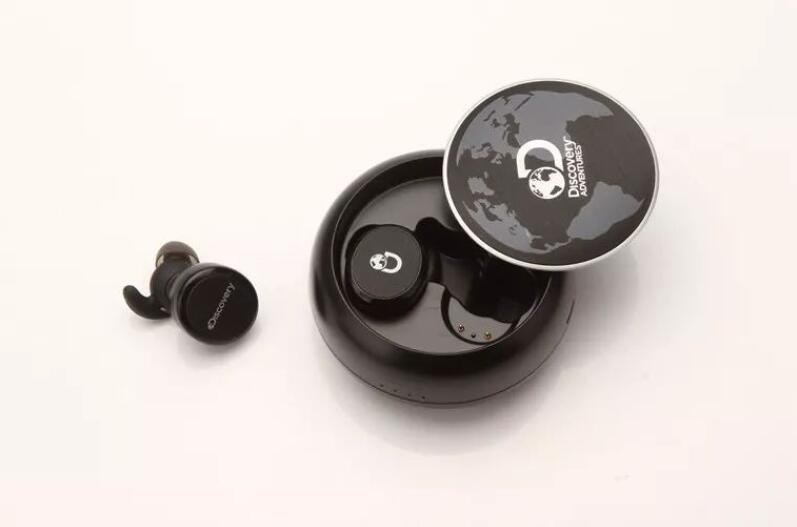

Dois pinos pogo de carregamento
O mais comum no mercado, esse design pode atender às rígidas necessidades de carregamento do fone de ouvido TWS. Os dois dedais são positivos e negativos, respectivamente, e são usados para transferir a energia do compartimento da bateria da caixa de carregamento TWS para o fone de ouvido.
O design de três pinos pogo também é mais comum. O design da solução é usado para a comunicação entre a caixa do fone de ouvido e o fone de ouvido. A caixa do fone de ouvido conhece o status de carregamento do fone de ouvido, corresponde ao código e entende o status do fone de ouvido. Para testes de linha de produção, você pode usar a interface MicroUSB/USB-C na caixa de fone de ouvido e equipamento de teste automático para testar os indicadores abrangentes do fone de ouvido.
Este design de cinco dedais leva em conta os dois propósitos acima e tem mais funções. Esse tipo de design só pode ser visto em fones de ouvido Bluetooth TWS de última geração, que são relativamente raros. Além dos requisitos de três dedais para projeto de esquema e teste de linha de produção, ele também pode ser usado para funções como transmissão de dados no armazenamento interno do fone de ouvido e atualização de firmware do fone de ouvido.
