Antena de fone de ouvido Bluetooth TWS
A maior razão pela qual os fones de ouvido Bluetooth são tão populares é que eles são sem fio e se livram dos grilhões dos cabos de fone de ouvido com fio. Os fones de ouvido Bluetooth transmitem sinais por meio de ondas de rádio, portanto, o design da antena é muito importante. Este artigo apresenta brevemente os tipos comuns de antenas usadas em produtos digitais portáteis.
1. Antena PCB.
A antena PCB é uma antena composta diretamente de folha de cobre na placa de circuito PCB, que tem as vantagens de baixo custo, alta estabilidade de lote e sem depuração na produção. A desvantagem é que ele é adequado apenas para uma única banda de frequência e, por ser composto de folha de cobre PCB, a posição da antena é relativamente limitada. Além disso, a antena PCB geralmente requer uma grande área de headroom, e o tamanho da própria antena também é grande. As antenas PCB são amplamente utilizadas em laptops, caixas de TV, etc. As antenas PCB em fones de ouvido Bluetooth são mostradas na figura a seguir:
2. Antena de cerâmica.
A antena de cerâmica é uma antena miniaturizada adequada para dispositivos Bluetooth. Ocupa um espaço pequeno e tem um bom desempenho. Tem uma largura de banda estreita e é difícil alcançar várias bandas de frequência. Pode efetivamente melhorar a integração da placa-mãe e reduzir a restrição da antena no ID.; O desenho precisa ser importado no início da definição da prancha. As antenas de cerâmica são divididas em antenas de cerâmica de bloco e antenas de cerâmica multicamadas:
Antena do bloco: Todo o corpo cerâmico é sinterizado em alta temperatura e então a parte metálica da antena é impressa na superfície do bloco cerâmico.
Antena multicamada: O disparo adota o método de co-queima de baixa temperatura para dizer que a cerâmica multicamada é empilhada e alinhada e depois sinterizada em alta temperatura, para que o condutor de metal da antena possa ser impresso em cada camada dielétrica cerâmica De acordo com os requisitos de design, para que ele possa efetivamente reduzir o tamanho da antena e atingir o objetivo de ocultar a antena.
Como a constante dielétrica da própria cerâmica é maior que a da placa de circuito impresso, o uso de uma antena de cerâmica pode reduzir efetivamente o tamanho da antena, garantindo o desempenho da antena. A desvantagem das antenas de cerâmica é que elas têm problemas de consistência, são grandes e também são limitadas quando colocadas. As antenas de cerâmica são as mais utilizadas em produtos IoT, como antenas GPS e antenas Bluetooth.
3. Antena SUD.

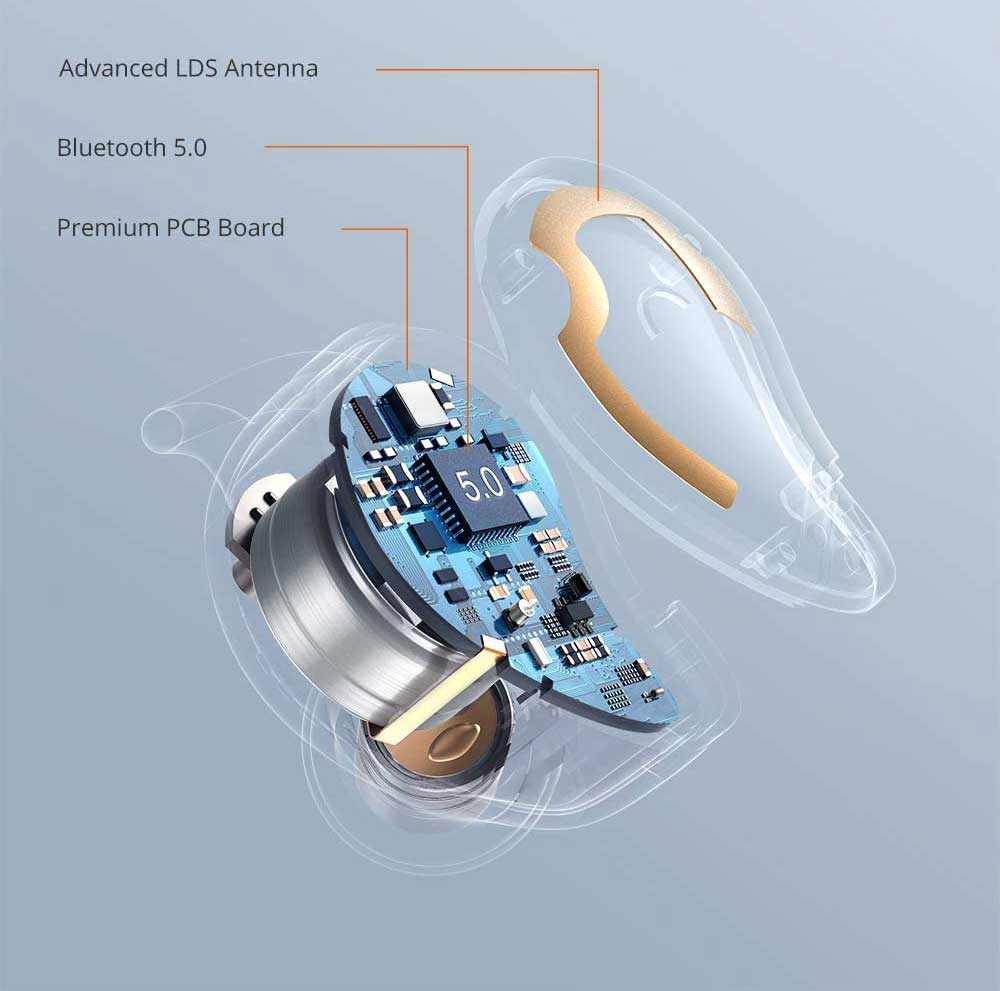

A tecnologia de antena LDS é uma tecnologia de estruturação direta a laser, que usa um computador para controlar o movimento do laser de acordo com a trajetória do padrão condutor e projeta o laser no dispositivo de plástico tridimensional moldado. Dentro de alguns segundos, o padrão de circuito é ativado. Seu princípio é semelhante a uma antena PCB, a diferença é que o LDS utiliza o formato da antena para projetar um laser em um invólucro de plástico e galvanoplastia para formar uma antena de metal em poucos segundos. A maior desvantagem da antena LDS é o alto custo e o processo complicado. A maior vantagem é que a antena pode ser colocada diretamente na parte de trás da caixa para que a área de folga da antena seja grande e a eficiência da antena seja alta. Atualmente, é amplamente utilizado em smartphones de última geração, relógios/bandas inteligentes e fones de ouvido Bluetooth.
