Os conectores são usados com muita frequência e todos estão familiarizados com os conectores. No entanto, durante o uso do conector, pode ocorrer um problema de falha de conexão. Neste artigo, o editor apresentará os motivos da falha da conexão do conector. Além disso, este artigo abordará as considerações para o teste do conector placa a placa.
1. Discussão sobre a causa da falha de conexão do conector
Comparado com o condutor externo, o condutor interno do conector é menor em tamanho, e o condutor interno com baixa resistência tem mais probabilidade de causar mau contato e levar à falha do conector.

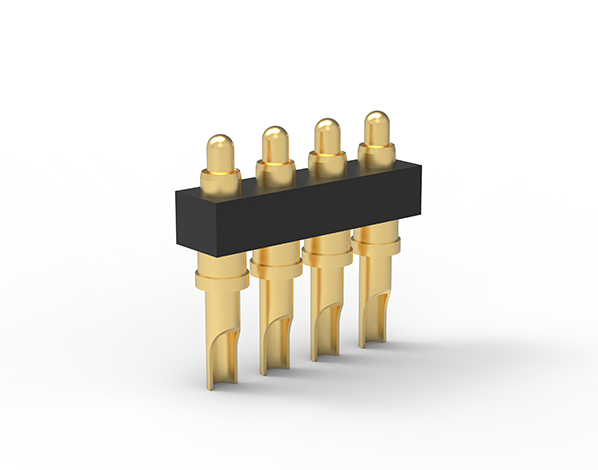

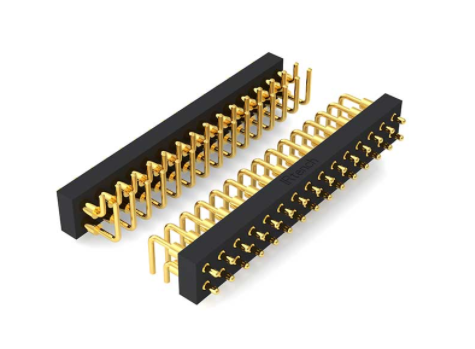

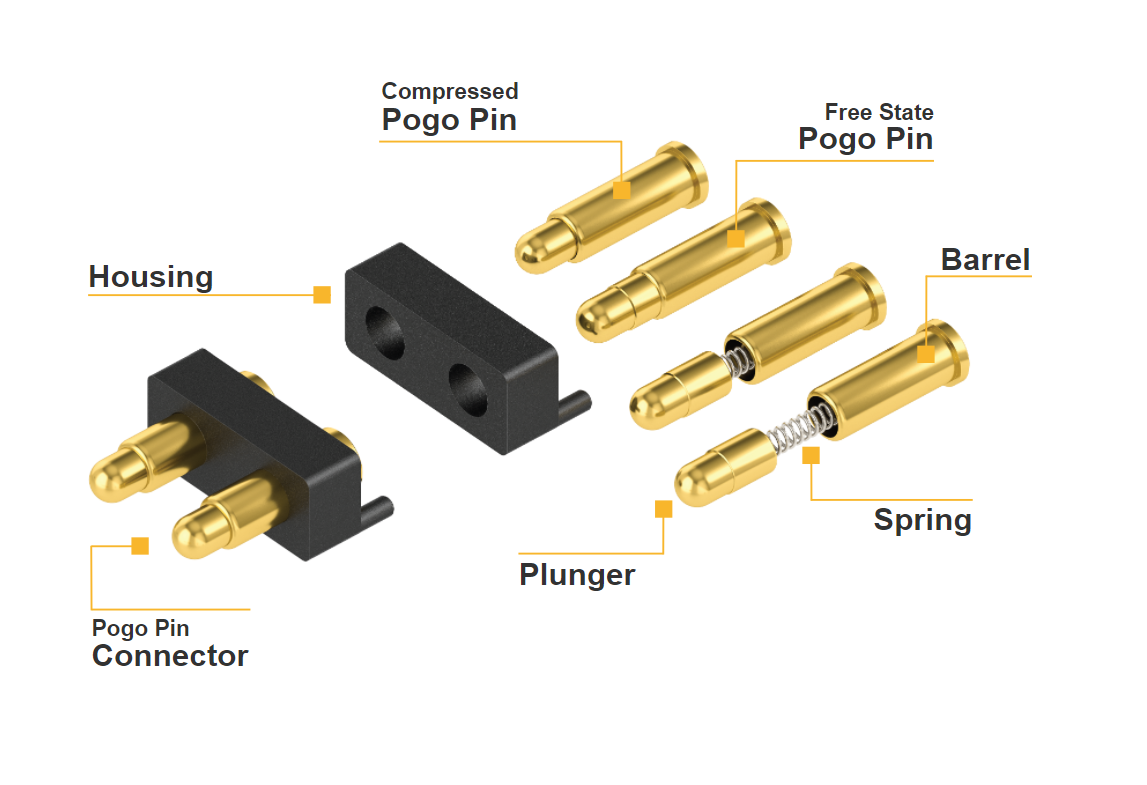

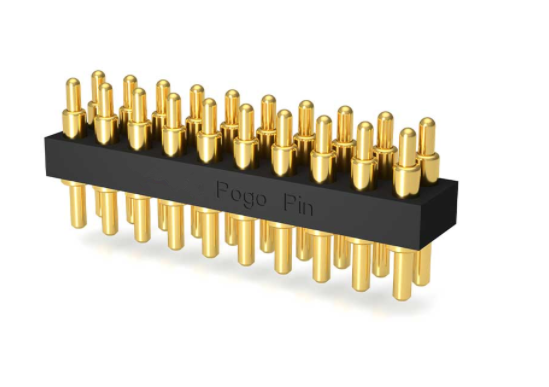

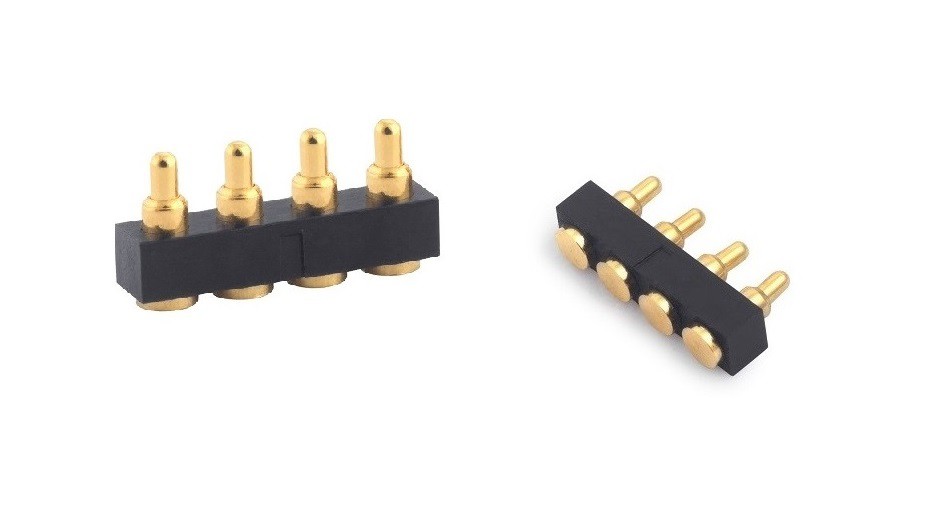

A maioria dos condutores internos do conector adota métodos de conexão elástica, como conexão elástica tipo garra de mola, conexão elástica tipo slot de soquete, conexão elástica tipo fole e assim por diante. Entre eles, a estrutura de conexão elástica ranhurada do macaco é simples, o custo de processamento é baixo, a montagem é mais conveniente e a faixa de aplicação é a mais extensa.
1. O condutor interno não está firmemente fixado
Para necessidades de montagem, na estrutura de muitos conectores coaxiais de RF (como o tipo N, 3,5 mm), o condutor interno é dividido em duas partes no suporte dielétrico e depois conectado com parafusos. No entanto, devido ao pequeno diâmetro do condutor interno, se a cola não for aplicada na conexão rosqueada para fixá-la durante a montagem, a resistência da conexão do condutor interno é muito baixa, especialmente para alguns conectores coaxiais de RF pequenos. Portanto, quando o conector é conectado e desconectado muitas vezes, sob ação prolongada de torção e tensão, a rosca interna do condutor pode se soltar e cair, resultando em falha de conexão.
Uma das estruturas comumente usadas de conectores coaxiais de RF é que o condutor interno, o suporte dielétrico e o condutor externo são fixados juntos por adesivo. Se a quantidade de cola aplicada nesta estrutura não for suficiente ou a força de conexão da cola não for suficiente durante a montagem, a parte colada pode quebrar devido à força durante o uso, o que fará com que o condutor interno gire ou se mova axialmente, e os condutores internos Um bom contato elétrico não pode ser formado e a conexão falha.
Método de melhoria: Quando o conector coaxial é montado, uma quantidade apropriada de cola condutora ou agente de travamento de rosca pode ser aplicada à conexão rosqueada para aumentar sua confiabilidade da conexão rosqueada. Adesivos com maior força de colagem devem ser selecionados, e a cola deve preencher todo o orifício colado ao colar; recartilhar na parte colada do condutor interno aumenta a área de contato entre o condutor interno e o adesivo para evitar que o condutor interno gire; ajuste o condutor interno adequadamente As dimensões radiais e tolerâncias do condutor, o condutor externo e o suporte dielétrico tornam o ajuste entre o condutor interno e o suporte dielétrico, entre o suporte dielétrico e o condutor externo um ajuste de interferência e também podem fazer o três se encaixam mais firmemente.
2. Tamanho incorreto do conector ou pino do condutor interno
Se o diâmetro do orifício do condutor interno do macaco for menor que o tamanho especificado quando o pino do condutor interno do pino entrar no macaco, o macaco será superexpandido, a quantidade de deformação excederá sua faixa de deformação elástica, plástico ocorrerá deformação e o condutor no conector será danificado; Pelo contrário, se o diâmetro do pino for muito pequeno, quando o pino e o conector forem combinados, a folga entre o pino e a parede do conector for muito grande, os dois condutores internos do conector não poderão estar em contato próximo , a resistência de contato se torna grande e os indicadores de desempenho elétrico do conector também serão ruins.
Método de melhoria: Se a correspondência do conector e do pino for razoável, podemos usar a força de inserção e a força de retenção do pino padrão do medidor e do condutor no conector para medir. Para conectores do tipo N, a força de inserção quando o diâmetro Φ1.6760 mais 0.005 pino de calibre padrão é combinado com o conector deve ser menor ou igual a 9N, e a força de retenção quando o diâmetro Φ1.6000-0.005 pino de bitola padrão e o condutor interno do conector são compatíveis Maior ou igual a 0,56N.
Portanto, podemos usar a força de inserção e a força de retenção como padrões de inspeção. Ao ajustar o tamanho e a tolerância do soquete e do pino, bem como o processo de tratamento de envelhecimento do condutor no soquete, a força de inserção e a força de retenção entre o pino e o soquete podem ser ajustadas. em uma faixa apropriada.
